一、什么是格雷碼？

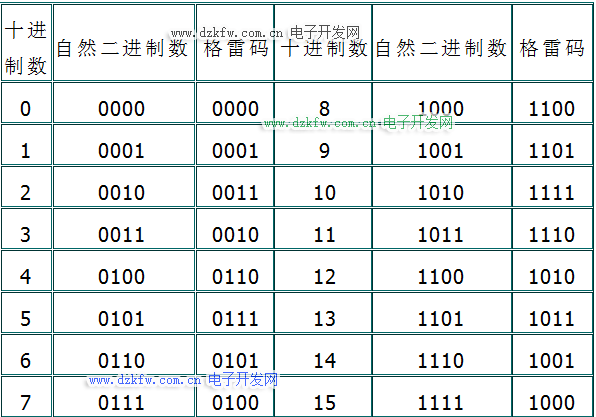

格雷碼，又叫循環二進制碼或反射二進制碼，格雷碼是我們在工程中常會遇到的一種編碼方式，它的基本的特點就是任意兩個相鄰的代碼只有一位二進制數不同，這點在下面會詳細講解到。格雷碼的基本特點就是任意兩個相鄰的代碼只有一位二進制數不同，這點很重要。常用的二進制數與格雷碼間的轉換關系如下表：

二、二進制格雷碼與自然二進制碼的互換

1、二進制碼轉換成二進制格雷碼

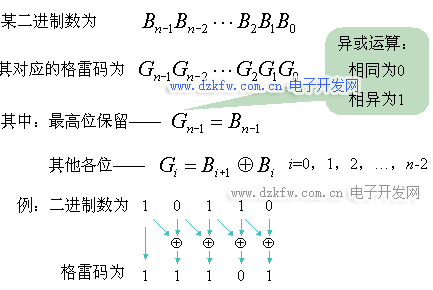

　　二進制碼轉換成二進制格雷碼，其法則是保留二進制碼的最高位作為格雷碼的最高位，而次高位格雷碼為二進制碼的高位與次高位相異或，而格雷碼其余各位與次高位的求法相類似。
　 　
　　
　轉換代碼：
　

 //根據二進制轉換成格雷碼的法則，可以得到以下的代碼：
static unsigned int DecimaltoGray(unsigned int x)
{
return x^(x>>1);
}


//以上代碼實現了unsigned int型數據到格雷碼的轉換，最高可轉換32位自然二進制碼，超出32位將溢出。
static int DecimaltoGray( int x)
{
return x^(x>>1);
}


//以上代碼實現了 int型數據到格雷碼的轉換，最高可轉換31位自然二進制碼，超出31位將溢出。

2、二進制格雷碼轉換成二進制碼

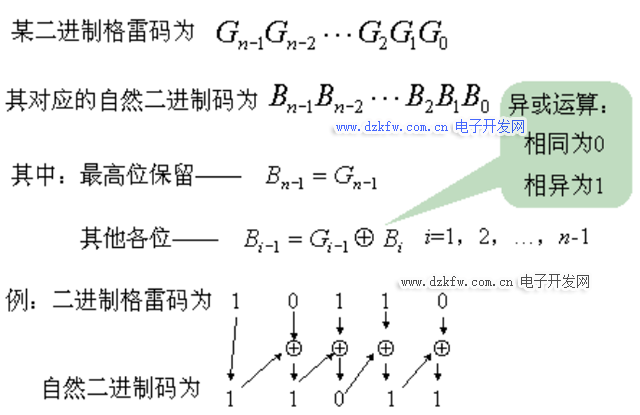

二進制格雷碼轉換成二進制碼,其法則是保留格雷碼的最高位作為自然二進制碼的最高位，而次高位自然二進制碼為高位自然二進制碼與次高位格雷碼相異或，而自然二進制碼的其余各位與次高位自然二進制碼的求法相類似。

　轉換代碼：

根據二進制格雷碼轉換成自然二進制碼的法則，可以得到以下的三種代碼方式：
       static unsigned int GraytoDecimal(unsigned int x)
       {
          unsigned int y = x;
          while(x>>=1)
            y ^= x;
          return y;
       }
       static unsigned int GraytoDecimal(unsigned int x)
       {
          x^=x>>16;
          x^=x>>8;
          x^=x>>4;
          x^=X>>2;
          x^=x^1;
          return x;
       }
       static unsigned int GraytoDecimal(unsigned int x)
       {
          int i;
          for(i=0;(1<<i)<sizeof(x)*8;i++)
          {
             x^=x>>(1<<i);
          }
          return x;
       }
　　//以上代碼實現了unsigned int型數據到自然二進制碼的轉換，最高可轉換32位格雷碼，

超出32位將溢出。將數據類型改為int型即可實現31位格雷碼轉換。
