邏輯電路簡介

　　邏輯電路是一種離散信號的傳遞和處理，以二進制為原理、實現數字信號邏輯運算和操作的電路。分組合邏輯電路和時序邏輯電路。前者由最基本的“與門”電路、“或門”電路和“非門”電路組成，其輸出值僅依賴于其輸入變量的當前值，與輸入變量的過去值無關—即不具記憶和存儲功能。

　　后者也由上述基本邏輯門電路組成，但存在反饋回路—它的輸出值不僅依賴于輸入變量的當前值，也依賴于輸入變量的過去值。由于只分高、低電平，抗干擾力強，精度和保密性佳。廣泛應用于計算機、數字控制、通信、自動化和儀表等方面。最基本的有與電路、或電路和非電路。

　　邏輯電路是指完成邏輯運算的電路。這種電路，一般有若干個輸入端和一個 或幾個輸出端，當輸入信號之間滿足某一特定邏輯關系時，電路就開通，有輸 出;否則，電路就關閉，無輸出。所以，這種電路又叫邏輯門電路，簡稱門電路。

　　主要包括內容有數字電子技術（幾種邏輯電路）、門電路基礎（半導體特性，分立元件、TTL集成電路CMOS集成門電路）、組合邏輯電路（加法器、編碼器、譯碼器等集成邏輯功能）時序邏輯電路（計數器、寄存器）以及數模和模數轉換。

　　邏輯電路的分類

　　邏輯電路是執行基本邏輯操作的電路，它們在電子數字計算機中被大量運用。這些基本的邏輯操作是“與”、“或”、“非”以及由它們組成的復合動作。邏輯電路按其工作性質可分為組合電路和時序電路兩大類。

　　組合邏輯電路

　　任何時刻輸出信號的邏輯狀態僅取決于該時刻輸入信號的邏輯狀態，而與輸入信號和輸出信號過去狀態無關的邏輯電路。由于組合邏輯電路的輸出邏輯狀態與電路的歷史情況無關，所以它的電路中不包含記憶性電路或器件。門電路是組合邏輯電路的基本單元。當前組合邏輯電路都已制成標準化、系列化的中、大規模集成電路可供選用。

　　時序邏輯電路

　　任何時刻的輸出狀態不僅與該時刻的輸入有關，而且還與電路歷史狀態有關的一種數字邏輯電路。時序邏輯電路具有記憶輸入信息的功能，由于它的引入使得數字系統的應用大大增強。常用的有計數器、寄存器和脈沖順序分配器等。

　　也可以按照原件對邏輯電路進行分類，例如：電阻-晶體管邏輯電路、二極管-晶體管邏輯電路、發射極功能邏輯電路、發射極耦合邏輯電路、高閾值邏輯電路、集成注入邏輯電路、晶體管-晶體管邏輯電路。

　　什么是基本邏輯電路_基本的邏輯電路有哪些

　　簡單的邏輯電路通常是由門電路構成，也可以用三極管來制作，例如，一個NPN三極管的集電極和另一個NPN三極管的發射極連接，這就可以看作是一個簡單的與門電路，即：當兩個三極管的基極都接高電平的時候，電路導通，而只要有一個不接高電平，電路就不導通。

　　門電路的特點

　　1、門電路：邏輯門電路是指能夠?qū)崿F(xiàn)各種基本邏輯關系的電路， 簡稱“門電路”或邏輯元件。最基本的門電路是與門、或門和非門。

　　2、在邏輯電路中， 邏輯事件的是與否用電路電平的高、低來表示。 若用1代表低電平、0代表高電平，則稱為正邏輯。相反為負邏輯。

　　3、集成門按內部有源器件的不同可分為兩大類：一類為雙極型晶體管集成電路，主要有晶體管TTL邏輯、射極耦合邏輯ECL和集成注入邏輯I2L等幾種類型；另一類為單極型MOS集成電路，包括NMOS、 PMOS和CMOS等幾種類型。常用的是TTL和CMOS集成電路。

　　4、集成門電路按其集成度又可分為：小規模

       基本的邏輯電路有哪些

　　1、與邏輯運算和與門

　　（1）與邏輯運算

　　照明電路

　　說明：此電路中，開關、燈泡各只有兩個狀態，非此即彼。

　　在圖中，開關A、B接通與否，是燈F亮與滅的前提條件。根據所接電路圖，只有開關A、B同時接通時，燈F才亮（結果）。

　　邏輯變量A、B、F A B　接通－1　斷開－0　　F　燈亮－1　燈滅－0

　　經過邏輯抽象得：

　　與邏輯――決定某事件（F）成立與否的諸條件（A，B，…）必須同時成立。事件（F）才會發生。

　　邏輯表達式：F=AB=A·B 讀A乘B　或　A與B

　　n個變量與運算的邏輯表達式　F=A1A2A3…Aｎ

　　（2）與門

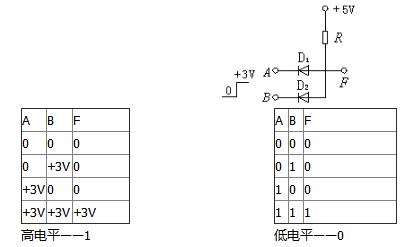

　　實現與邏輯的器件稱為與門。下圖為二極管實現的與邏輯。

　　邏輯電平：數字電路中的電信號用邏輯1、邏輯0表示。

　　正邏輯：約定高電平為“1”，低電平為“0”。

　　負邏輯：約定低電平為“1”，高電平為“0”。

　　大多數系統中均采用正邏輯，有些復雜系統中為分析方便將正、負邏輯混合使用，稱為混合邏輯系統。

　　今后若無特別說明，均視為正邏輯。

　　與門邏輯符號：

　　與門表達式：F=AB

　　“與”邏輯關系可用口訣來助記：“有0出0，全1出1”。

　　2、或邏輯運算和或門

　　邏輯“或”（邏輯加）：決定某事件（Y）成立與否的諸條件（A，B，…）中之一成立，該事件就成立，這種邏輯關系稱為邏輯“或” 。

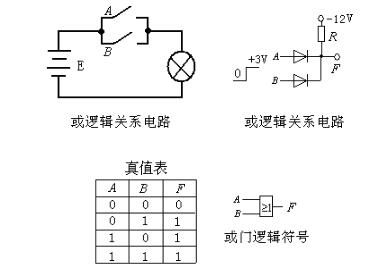

　　實現“或”運算的電子電路和“或”邏輯符號如圖所示，稱為或門。

　　或邏輯表達式：　F=A+B

　　口訣助記：“有1出1，全0出0”。

　　3、非邏輯運算和非門

　　邏輯“非”（邏輯否定）：當某條件（A）成立時，事件Y產生與A相反的結果。

　　實現“非”運算的電子電路及“非”邏輯符號如圖所示，稱為非門。

　　真值表

　　非邏輯表達式：

　　助記口訣：“非0則1，非1則0”。

　　集成電路（SSI）、中規模集成電路（MSI）、大規模集成電路（LSI）和超大規模集成電路（VLSI）。
