同名端和異名端的定義及判別方法
同名端的定義：繞在同一磁路上的兩個線圈L1、L2，在1、4端通入相同極性（接電源+極）的電流時，兩個線圈所產生的磁通方向一致（圖一，均指向左邊）；若磁通變化時，在兩個繞組的1端、4端感應電動勢極性一致（圖二，電動勢+極），那么線圈L1的1端和線圈L2的4端就是同名端，另外兩個2、3端也是同名端，而1、3和2、4是異名端。在異名端按上述步驟進行時，情況就會相反，有興趣的朋友可以試一下。從圖中我們也可以看出，線圈的繞法決定了同名端、異名端，假如線圈L2繞法和L1一致，那么結果就和前面的相反了。

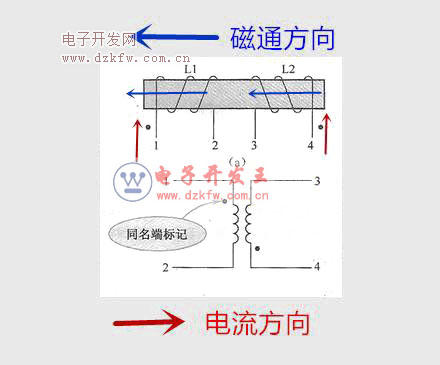

圖一，通入相同極性的電流磁通一致

圖二，磁通變化時，同名端的電動勢極性一致
同名端的判別方法，如果是上面的例子，可以從線圈的繞向利用右手螺旋定則就可很方便的判別同名端，如果看不到線圈的繞向，就只能采取測量的辦法了，方法有很多。

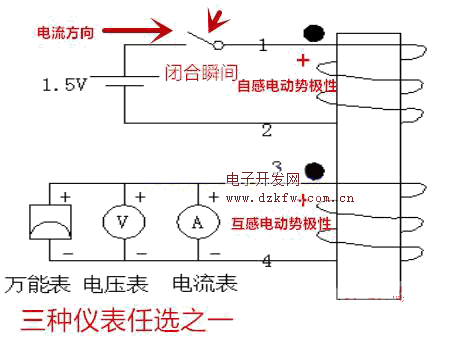

1.干電池、萬用表或者小量程電壓表、微安表、安培表）法。步驟：先確定兩個線圈的端頭，并做好標記；第二步，將表接入L2線圈的兩個端頭（必須知道表針旋轉方向與電流方向之間的關系），將干電池一負極接入L1的一頭，另一頭斷開；第三步，用干電池的正極碰觸L1的1端頭，并觀察表的指向。這種判斷方法和原理是：干電池閉合瞬間，線圈L1會產生自感電動勢，其極性為1+，2-，，那么L2與1是同名端的極性肯定也是+，通過儀表的指針擺向就可確定+端。這是接通瞬間，如果是接通以后打開瞬間，正好和上面的情況相反，也就是2+、1-，按照上面的辦法繼續判別就是了。如果線圈內阻比較大，可以再加一節干電池，如果儀表指針擺動幅度小，可以換量程更小一些的。

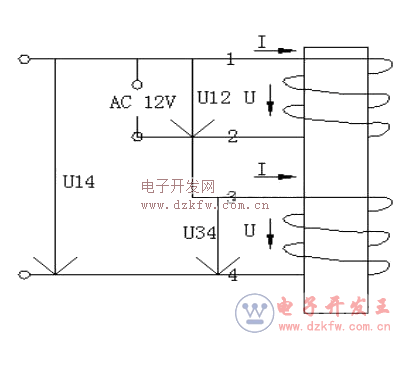

交流電壓法：在L1線圈上接一低壓交流電，并將線圈L1、L2的任意兩個線頭接在一起，用萬用表分別測量電壓U12、U34、U14若U14=U12+U34，說明2、3為異名端，反之為同名端。這種判別方法的原理是：首位相串聯的話，電壓相加；首首連接的話，電壓反相，總電壓相減。

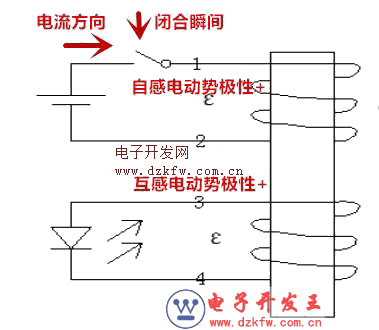

干電池、led法。原理同第一種方法，這種方法更簡單，我們知道led燈就是一個二極管，只要上+下-其才會發亮，干電池接觸判別出自感電動勢的+極，觀察led燈的亮滅即可。

同名端的應用:如果我們需要升高電壓，那么將異名端接著一起；降低電壓不可取，因?yàn)橥�名端相接，，其磁通�?huì)抵消，繞組電流升高，會燒毀繞組。這一點特別應該注意
同名端在變壓器、電動機中應用非常廣泛，判別錯誤就會導致接線錯誤，帶來麻煩。
同名端在變壓器反饋式振蕩電路中應用廣泛，如果接反電路就不會起振。
