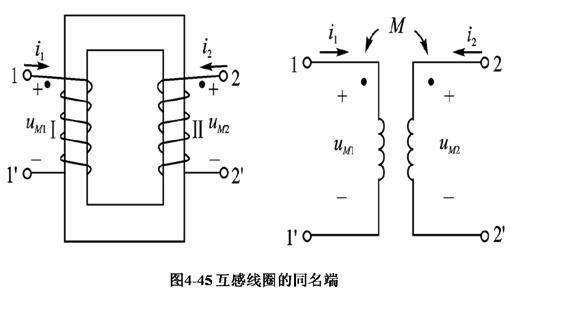

會員注冊當兩個線圈同時有電流流入時，每個線圈中產(chǎn)生的自感磁通與互感磁通的方向一致（即兩個磁通互相加強），則把流入電流的兩個端鈕就稱為同名端。同名端通常用相同的符號“·”或“*”標記。
可用實驗的方法測定，如圖10-1-3，稱為直流通斷法。
當開關(guān)S閉合的瞬間，直流電壓表正向偏轉(zhuǎn)，可以判斷1、2兩端為同名端。
判斷互感線圈的同名端在實際工程中是非常重要的。

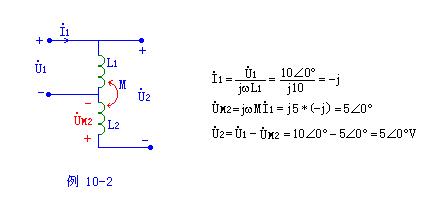

【實例10-2】具有互感的電路如圖例10-2，已知ωL1=ωL2=10Ω，ωM=5Ω，
【解】設(shè)互感電壓的參考方向如圖所示。
