線圈的同名端是這樣規定的:具有磁耦合的兩線圈,當電流分別從兩線圈各自的某端同時流入(或流出)時,若兩者產生的磁通相助,則這兩端叫作互感線圈的同名端,用黑點“·”或星號“*”作標記。
 圖 |
例如,對圖,當i1、i2分別由端紐a和d流入(或流出)時,它們各自產生的磁通相助,因此a端和d端是同名端(當然b端和c端也是同名端);a端與c端(或b端與d端)稱異名端。有了同名端規定后,像圖4(a)所示的互感線圈在電路中可以用圖4(b)所示的模型表示,在圖中,設電流i1、i2分別從a、d端流入,磁通相助,如果再設各線圈的 u、i為關聯參考方向,那么兩線圈上的電壓分別為 |
如果像圖所示,設i1仍從a端流入,而i2從d端流出,可以判定磁通相消,那么兩線圈上的電壓分別為  |

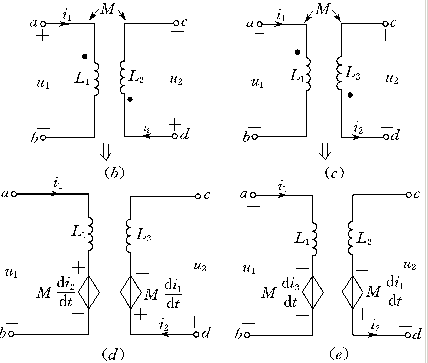

| 對于已標定同名端的耦合電感,可根據u、i的參考方向以及同名端的位置寫出其u-i關系方程。 也可以將耦合電感的特性用電感元件和受控電壓源來模擬,例如圖、(c) 電路可分別用、(e) 電路來代替。可以看出:受控電壓源(互感電壓)的極性與產生它的變化電流的參考方向?qū)ν耸且恢碌摹?/SPAN> 這樣,將互感電壓模擬成受控電壓源后,可直接由圖、 (e)寫出兩線圈上的電壓,使用這種方法,在列寫互感線圈u—i關系方程時,會感到非常方便。
