1、漏電保護空氣開關原理
1）電子式多功能型漏電斷路器：由零序電流互感器（感測部分），運算控制器（控制部分)和電磁脫扣器（動作，執行部分）組成。 被保護的主電路所有相，零線都穿過零序電流互感器的鐵芯，組成零序電流互感器一次側。


根據基爾霍夫電流可知，任一時刻，流入任一節點的電流恒等于流出此節點的電流，即任一時刻，流入（出）某節點的電流矢量和為零。 零序電流互感器的工作原理是：感測一次側中瞬時電流的矢量和是否為零，當被保護的電路出現絕緣故障時，負載側有對地泄載電流，即零序電流互感器的矢量和不為零，零序電流互感器二次繞組中便產生互感電壓，該信號經過運算控制器運算后，當泄漏電流達到整定動作值時，驅動晶閘管，接通電磁脫扣器電源，電磁脫扣器吸合，使斷路器跳閘，從而達到漏電保護器的作用。 根據漏電斷路器的工作原理可知，漏電斷路器對于同時接觸兩相的兩相觸電，不能保護。

2）電磁感應式漏電斷路器，就是繞銅絲的線圈會有磁性。漏電開關的關電動力正是來自這個磁力。開關的上下各一個線圈（火線和零線各接一個），通常在正確使用電器時零火線都有電流通過，上下兩個線圈都有磁性平衡力，所以開關不自動斷開，但是一旦發生漏電（漏電的就是火線通過一個導電物體而不回流零線，比如人觸電就是火線的電流通過人體再流入地面）火線有電流通過，但由于沒回路零線是沒有電流通過的，所以只有火線的線圈發生電磁感應產生磁力將斷電開關打下達到切斷電源的作用。

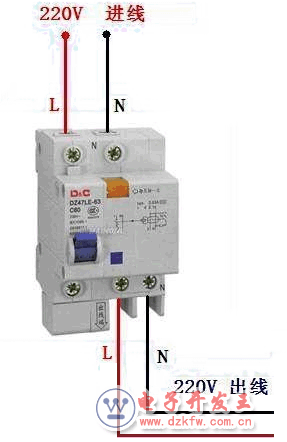

2、漏電保護空氣開關接線圖


3、接線用截面導線
6A      1mm2
10A      1.5mm2
16A      2.5mm2
20A      2.5mm2
25A      4mm2
32A      6mm2
40A      10mm2
50A      10mm2
60A      16mm2
