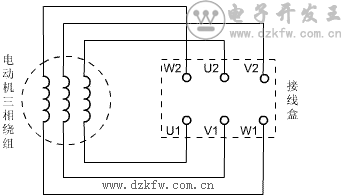

會員注冊三相異步電動機的三相定子繞組每相繞組都有兩個引出線頭，總共六個引出線頭，分別以U1、U2；V1、V2；W1、W2表示。這六個引出線頭引入電機接線盒的接線柱上，見圖一。
圖一

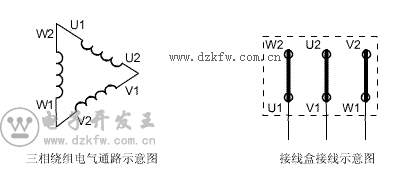

三相異步電動機三角形接法示意圖如下：
圖二 三相異步電動機三角形接法

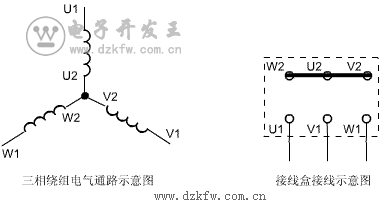

三相異步電動機星形接法示意圖如下：
圖三 三相異步電動機星形接法
三相異步電動機接線示意圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-31
Tags：三相異步電動機,接線示意圖,星型接法,三角形接法
