會員注冊1.旋轉磁場的產生
三相異步電動機的定子繞組嵌放在定子鐵心槽內,按一定規律連接成三相對稱結構。三相繞組AX，BY，CZ在空間互成1200,它可以聯接成星形,也可以聯接成三角形。當三相繞組接至三相對稱電源時，則三相繞組中便通入三相對稱電流iA、iB、iC：
iA=Imsinωt
iB= Imsin(ωt－120o)
iC= Imsin(ωt＋120o)

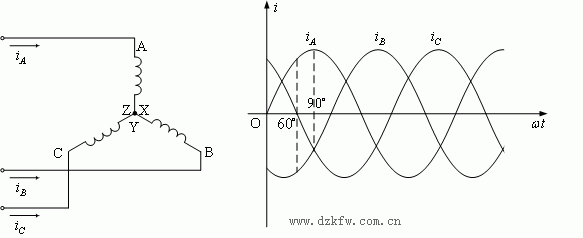

電流的參考方向和隨時間變化的波形圖見下圖。

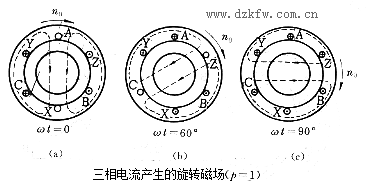

旋轉磁場的產生過程(見下圖)：
由分析可知,當定子繞組中通入三相電流后,當三相電流不斷地隨時間變化時，它們共同產生的合成磁場也隨著電流的變化而在空間不斷地旋轉著,這就是旋轉磁場。這個旋轉磁場同磁極在空間旋轉所產生的作用是一樣的。
2.旋轉磁場的轉向

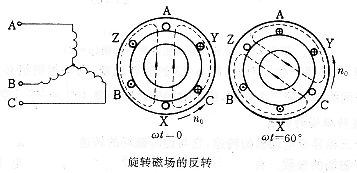

從旋轉磁場可以看出，在ωt=00的時，A相的電流iA=0，此時旋轉磁場的軸線與A相繞組的軸線垂直；當ωt=900時，A相的電流iA=+Im達到最大，這時旋轉磁場軸線的方向恰好與A相繞組的軸線一致。三相電流出現正幅值的順序?yàn)锳—B—C，因此旋轉磁場的旋轉方向是與通入繞組的電流相序是一致的，即旋轉磁場的轉向與三相電流的相序一致。如果將與三相電源相聯接的電動機三根導線中的任意兩根的對調一下，則定子電流的相序隨之改變，旋轉磁場的旋轉方向也發生改變。電動機就會反轉，見下圖
3.旋轉磁場的極數
三相異步電動機的極數就是旋轉磁場的極數。旋轉磁場的極數和三相定子繞組的安排有關。在上圖的情況下,每相繞組只有一個線圈, 三相繞組的始端之間相差1200，則產生的旋轉磁場具有一對極,即p=1。如將定子繞組按下圖所示安排。

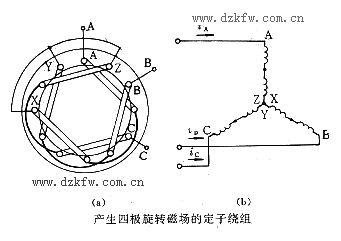

即每相繞組有兩個均勻安排的線圈串聯, 三相繞組的始端之間只相差600的空間角,則產生的旋轉磁場具有兩對極,即p=2，見下圖。
同理,如果要產生三對極,即p=3的旋轉磁場,則每相繞組必須有均勻安排的三個線圈串聯，三相繞組的始端之間相差400（
）的空間角。
4.旋轉磁場的轉速
三相異步電動機的轉速與旋轉磁場的轉速有關，而旋轉磁場的轉速?zèng)Q定于旋轉磁場的極數。可以證明在磁極對數p=l的情況下,三相定子電流變化一個周期，所產生的合成旋轉磁場在空間亦旋轉一周。當電源頻率為f時，對應的旋轉磁場轉速n0=60f。當電動機的旋轉磁場具有p對磁極時，合成旋轉磁場的轉速為：n0=
。式中n0稱為同步轉速即旋轉磁場的轉速，其單位為r/min(轉/分)；我國電力網電源頻率f=50Hz,故當電動機磁極對數p分別為1、2、3、4時,相應的同步轉速n0分別為3000、1500、1000、750r/min。
