圖1 單股銅芯導線直接連接


圖2 單股銅芯導線T字分支連接
③ 7股銅芯導線的直接連接，按下列步驟進行。
a. 先將剖去絕緣層的芯線頭拉直，接著把芯線頭全長的1／3根部進一步絞緊，然后把余下的2／3根部的芯線頭，如圖3（a）所示方法，分散成傘骨狀，并將每股芯線拉直。
b. 把兩導線的傘骨狀線頭隔股對叉，如圖3（b）所示，然后捏平兩端每股芯線。
c. 先把一端的7股芯線按2、2、3股分成三組，接著把第一組股芯線扳起，垂直于芯線如圖3（c）所示，然后按順時針?lè)较蚓o貼并纏兩圈，再扳成與芯線平行的直角，如圖3（d）所示。
d. 按照上一步驟相同方法繼續緊纏第二和第三組芯線，但在后一組芯線扳起時，應把扳起的芯線緊貼前一組芯線已彎成直角的根部，如圖3（e）（f）所示。第三組芯線應緊纏三圈，如圖3（g）所示。每組多余的芯線端應剪去，并鉗平切口毛刺。導線的另一端連接方法相同。

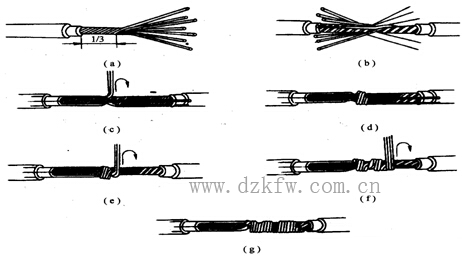

圖3  7股銅芯導線的直接連接
④ 19股銅芯導線的直接連接  連接方法與7股芯線的基本相同，芯線太多，可剪去中間的幾股芯線，纏接后，在連接處尚須進行釬焊，以增強其機械強度和改善導電性能。
⑤ 7股銅芯導線的T字分支連接  把分支芯線線頭的1／8處根部進一步絞緊，再把7／8處部分的7股芯線分成兩組，如圖4（a）所示；接著把干線芯線用螺絲刀撬分兩組，把支線四股芯線的一組插入干線的兩組芯線中間，如圖4（b）所示；然后把三股芯線的一組往干線一邊按順時針緊纏3～4圈，鉗平切口，如圖4（c）所示；另一組四股芯線則按逆時針纏繞4～5圈，兩端均剪去多余部分，如圖4（d）所示。

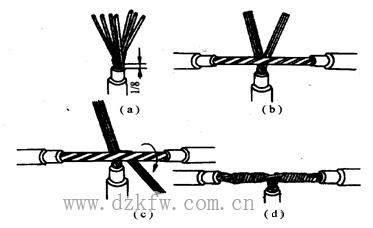

圖4  7股銅芯導線的T字分支連接
⑥ 19股銅芯導線的T字分支連接  19股銅芯導線T字分支與7股芯線導線基本相同。只是將支路導線的芯線分成9根和10根，并將10根芯線插入干線芯線中，各分兩次向左右纏繞。
