一、安裝注意事項
在安裝變頻器時，要注意以下幾個事項：
1、由于変頻器使用了塑料零件，為了不造成破損，在使用時，不要用太大的力氣。
2、應安裝在不易受振動的地方
3、避免安裝在高溫、多濕的場所，安裝場所周圍溫度不能超過允許溫度（－10～50℃）。
4、安裝在不可燃的表面上。變頻器工作時溫度最高可達150℃，為了安全，應安裝在不可燃的表面上，同時為了使熱量易于散發，應在其周圍留有足夠的空間。
5、避免安裝在油霧、易燃性氣體、棉塵和塵埃等漂浮的場所。若一定要在這種環境下吏用，可將變頻器安裝在可阻擋任何懸浮物質的封閉型屏板內。
二、接線
變頻器通過接線與外圍設備連接，接線分為主電路接線和控制電路接線。主電路連接導線選擇較為簡單，由于主電路電壓高、電流大，所以選擇主電路連接導線時應該遵循“線徑宜粗不宜細”原則，具體可按普通電動機的選擇導線方法來選用。
控制電路的連接導線種類較多，接線時要符合其相應的特點。下面介紹各種控制接線及接線方法。
1、模擬量接線
模擬量接線主要包括：輸人側的給定信號線和反饋線；輸出側的頻率信號線和電流信號線。

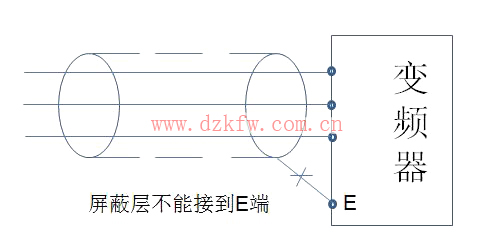

由于模擬量信號易受干擾，因此需要采用屏蔽線作模擬量接線。diangon.com模擬量接線如下圖所示，屏蔽線靠近變頻器的屏蔽層應接公共端（COM），而不要接E端（接地端），屏蔽層的另一端要懸空。


在進行模擬量接線時還要注意：模擬量導線應遠離主電路100mm以上；模擬量導線盡量不要和主電路交又，若必須交又，應采用垂直交又方式。
2、開關量接線
開關量接線主要包括啟動、點動和多擋轉速等接線。一般情況下，模擬量接線原則適用開關量接線，不過由于開關量信號抗干擾能力強，所以在距離不遠時，開關量接線可不采用屏蔽線，而使用普通的導線，但同一信號的兩根線必須互相絞在一起。
如果開關量控制操作臺距離變頻器很遠，應先用電路將控制信號轉換成能遠距離傳送的信號，當信號傳送到變頻器一端時，要將該信號還原成變頻器所要求的信號。
3、變頻器的接地
為了防止漏電和干擾信號侵入或向外輻射，要求變頻器必須接地。

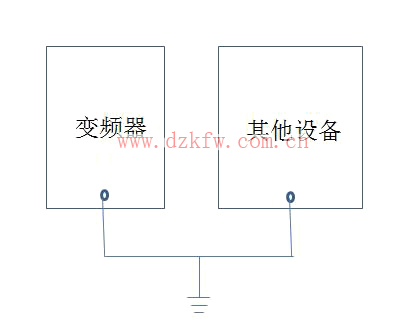

在接地時，應采用較粗的短導線將變頻器的接地端子（通常為E端）與地連接。當變頻器和多臺設備一起使用時，每臺設備都應分別接地，如下圖所示，不允許將一臺設備的接地端接到另一臺設備接地端再接地。


正確接法

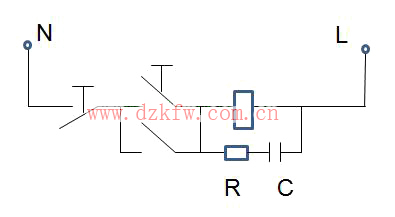

4、線圈反峰電壓吸收電路接線接觸器、繼電器或電磁鐵線圈在斷電的瞬間會產生很高的反峰電壓，易損壞電路中的元件或使電路產生誤動作，在線圈兩端接吸收電路可以有效抑制反峰電壓。對于交流電源供電的控制電路，可在線圈兩端接R、C元件來吸收反峰電壓，如圖所示：


交流供電

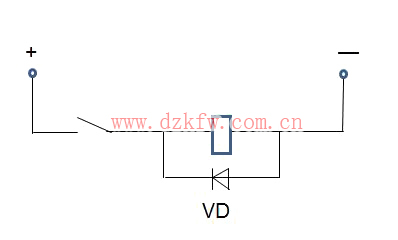

當線圈瞬間斷電時產生很高反峰電壓，該電壓會對電容C充電而迅速降低。對于直流電源供電的控制電路，可在線圈兩端接二極管來吸收反峰電壓，如圖所示：


直流供電
圖中線圈斷電后會產生很高的左負右正反峰電壓，二極管VD馬上導通而使反峰電壓降低，為了使能抑制反峰電壓，二極管正極應對應電源的負極。
