分別接在電阻的這兩顆線上，另一個線接在調節端子上。
紅線接在黑頭上，插在小洞里。
將紅外接電位器的兩端接+10V和ACM,滑動端接電壓輸入端AVI。
變頻器與外接電位器之間接線應用屏蔽線，且要三線均屏蔽。變頻器與外接電位器之間距離超過2米時，要考慮屏蔽線的質量，線徑不能小。變頻器與外接電位器之間距離超過10米時，建議在保證屏蔽線的質量和線徑下，再套鐵管。在保證屏蔽線的質量和線徑下套鐵管，距離可以超過200米，原則是變頻器端，線路壓降可以忽略，若壓降過大，可以用單芯銅線屏蔽代替屏蔽線。
    變頻器的控制如果采用閉環自動控制，必須將工藝參數，如生產過程中的流量、液面、壓力、溫度等通過變送器、調節器轉換為4～20mA的信號，送至變頻器的信號輸入端，才能達到變頻控制的目的。頻率的設定可以通過外接頻率設定電位器的方法來實現。

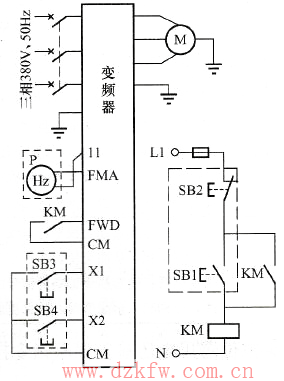

    RP的使用有其局限性。這是由于RP輸入的是0～10V的電壓信號，而電壓信號隨著傳輸距離的延長受到的干擾增大。如果安裝現場與變頻器距離較遠，則無法保證信號傳輸?shù)臏?zhǔn)確性。在這種情況下，頻率信號可以這樣來設定：在輸入端子X1～X9中，任意指定某兩個端子，并設定其數據為“17”（增命令）和“18”（減命令），這樣在運行信號(ON)時，能用外部觸點輸入信號增／減設定頻率。端子的功能見表2-4，此時的接線圖如圖所示。

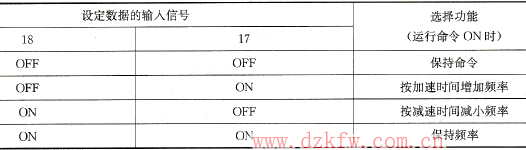

    表    端子功能表
    在圖中，指定X1為頻率增命令端子；X2為頻率減命令端子。虛線框內元件即運行和停止按鈕SB1、SB2，頻率增減按鈕SB3、SB4，以及頻率表P均安裝在現場操作柱上。操作柱可選用專業廠家生產的防爆變頻調速操作柱。使用時按住SB3，頻率增加（見表P），松開手，頻率即固定在某頻率值上；同理，按住SB4，頻率減小，松開手，頻率即固定在另一個頻率值上。
