變頻器主電路維修檢測方法
變頻器維修的第一步就是先用指針萬用表對主電路進行檢測，分別測量三相輸入（R、S、T）三個端子對圖中標識的“+”、“-”端子之間的電阻值，三相端子（接黑表筆）對“+”端（接紅表筆）的正向電阻約為7KΩ，而三相端子（紅表筆）對“+”（黑表筆））端的阻值就應該是無窮大。

測量出來的電阻值主要反映的是三相整流電路的故障情況，而另外我們還需要測量是三相輸出（U、V、W）三個端子對“+”、“-”端子的電阻值則反映出IGBT的故障情況。

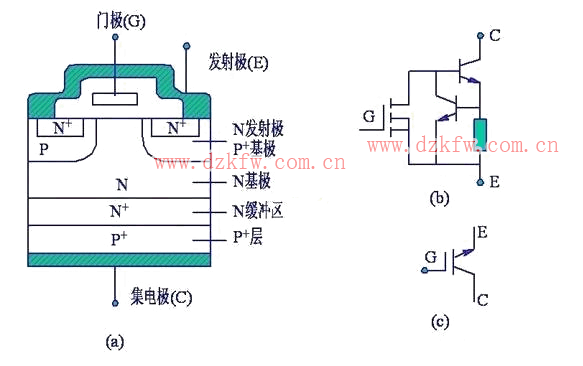

對端子電阻的測量智能大致判斷IGBT的好壞，不能最后認定IGBT的故障情況，下面我們結合其原理，講解測量方法。

打開機器外殼，將電源板和驅動板（由于驅動板與IGBT連接時，中間往往會并接電阻）取出，做好拆線排插標記，將指針萬用表撥到電阻檔，黑表筆接IGBT的C極，紅筆接IGBT的E極，此時萬用表測量的值在零，這時候?qū)⒑诒砉P點G極（給予正向電壓導通IGBT），觸碰后再將黑表筆點到C極，此時萬用表阻值非常�。ㄒ驗镮GBT導通）。


結束后，再將黑表筆接E極，再用紅表筆觸碰G極（給予反向電壓關斷IGBT），觸碰后在將紅筆接回C極，萬用表指針指向零，代表IGBT已經關斷。
