圖1 可控硅及原理等效電路
圖2電路，是常見于開關電源的“過壓鎖”或“過流鎖”電路。大家都知道，由UC384X系列芯片構成的開關電源，過載或過壓、欠壓故障發生時的典型故障表現，即間歇振蕩（俗稱打嗝）。為避免這種較為煩人的表現，有些設計者在外圍增設如圖2所示故障鎖電路，使故障發生后開關電源靜寂無聲，不再擾人。

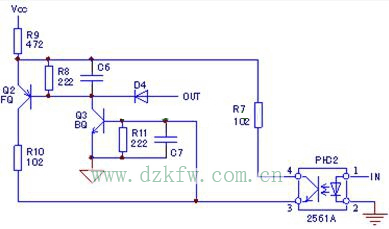

圖2 實用電路（整理欠佳）
其實，這是一款“可控硅效應”電路，過載或過壓故障發生時，PHC2導通，Q2得到觸發信號，Q3進而導通，Q3\Q2隨之進入互相激勵自鎖狀態，將D4正端鉗位于低電平狀態。

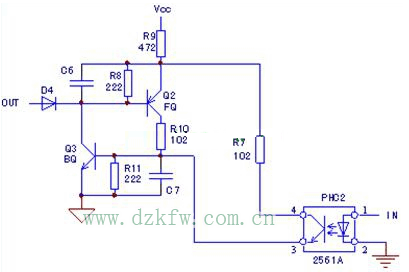

圖3 實用電路（整理適當）
圖3與圖2是同樣的電路，布局不同，給人的觀感則馬上地下，差異不小。畫成圖3，一眼可看出Q2、Q3構成的可控硅效應電路，原理分析順理成章；而畫成圖2樣式，老練如我，看之別扭思之躊躇，不敢輕易斷之。
因而草圖之后，更大的精力耗費對草圖的整理，使之按信號流程順之清晰析之有理。
借分析故障鎖電路之機，順便說明對測繪草圖合理整理的重要性。同樣電路若整理欠佳，則無意中增加了分析的難度，構圖雜亂的原理圖，甚至使分析者眼昧心虛手足無當。而圖3看起來就舒適多了。
