會員注冊雙星形／三角形接法的電動機共有六個出線端，改變這六個出線端與電源的連接方式，就可以得到兩種不同的轉速。

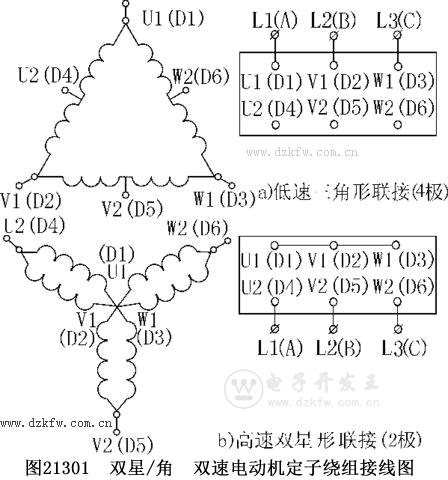

雙速電動機六個引出端的新符號為：U1、V1、W1、U2、V2、W2；對應的舊符號為：D1、D2、D3、D4、D5、D6。雙星形/三角形雙速電動機的定子繞組接線圖如圖21301所示
由圖21301可知，當電動機需要低速工作時，三相電源L1、L2、L3分別接U1、V1、W1，其余三個出線端空著不接。此時電動機接成三角形，磁極為四極，電動機的實際轉速大約每分鐘1450轉左右；當電動機需要高速運轉時，三相電源分別接在U2、V2、W2三個出線端上，其余三個出線端短接。磁極為二極，電動機轉速為每分鐘2900轉左右。
