ABB-ACS510-變頻器 標準宏快速調試說明

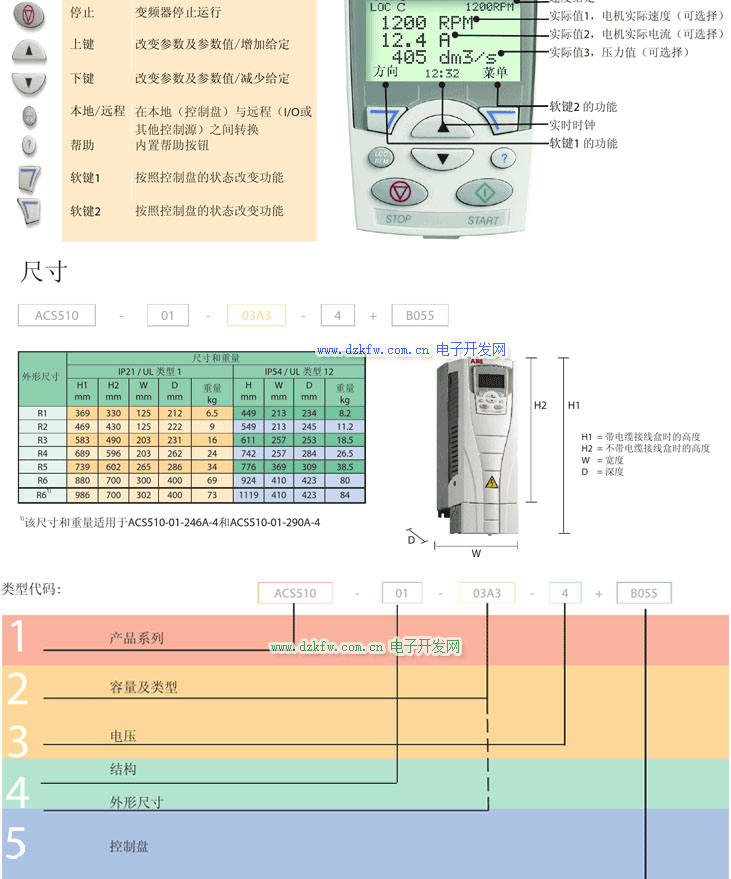

ABB變頻器配有一個圖形顯示終端(即參數設定和就地控制面板)，其包括圖形顯示器(顯示各種參數)。
操作說明:
通電以后，顯示主畫面，按【ENT】鍵轉換到【REF】，通過【上/下按鈕】改變到【PAR】，按【ENT】鍵轉換到【--01--】，按【上/下按鈕】鍵轉換到【--99--】，按【ENT】鍵轉換到【9901】，按【上/下按鈕】轉換到【9902】，按【ENT】鍵轉換到【1】，繼續按【ENT】鍵數值【1】閃爍，按【上/下按鈕】鍵來改變數值大小到【1】--即選擇標準控制宏;按【ENT】鍵保存參數，按同樣的方法改變以下參數:
【9901】=1(語言 0=英文， 1=中文)
【9902】=1(標準宏控制)
【9905】=(電機的額定電壓)
【9906】=(電機的額定電流)
【9907】=(電機的額定頻率)
【9908】=(電機的額定轉速)
【9909】=(電機的額定功率)
【1103】=0(控制盤給定)，=1(AI1給定)，=2(AI2給定)
【1301】=20%
【1302】=100%
【2002】=15S(加速時間)
【2003】=10S(減速時間)
【2007】=25HZ(電機運行時的*小頻率)
【2008】=50HZ(電機運行時的*大頻率)




注意:在接入模擬量信號為電流時需將AI1、AI2所對應的跳線開關撥至1位置。如果是電壓，則撥至U位置。
【9901】=1(語言 0=英文， 1=中文)
【9902】=6(PID控制)
【9905】=(電機的額定電壓)
【9906】=(電機的額定電流)
【9907】=(電機的額定頻率)
【9908】=(電機的額定轉速)
【9909】=(電機的額定功率)
【1103】=1(AI1給定)，=2(AI2給定)--(模擬量輸入位置選擇)
【1301】=20%，【1302】--模擬量的范圍(4MA對應值為20%，0MA對應0%)(此兩項為AI1輸入電流時設置)
【1304】=20%，【1304】--模擬量的范圍(4MA對應值為20%，0MA對應0%)(此兩項為AI2輸入電流時設置)
