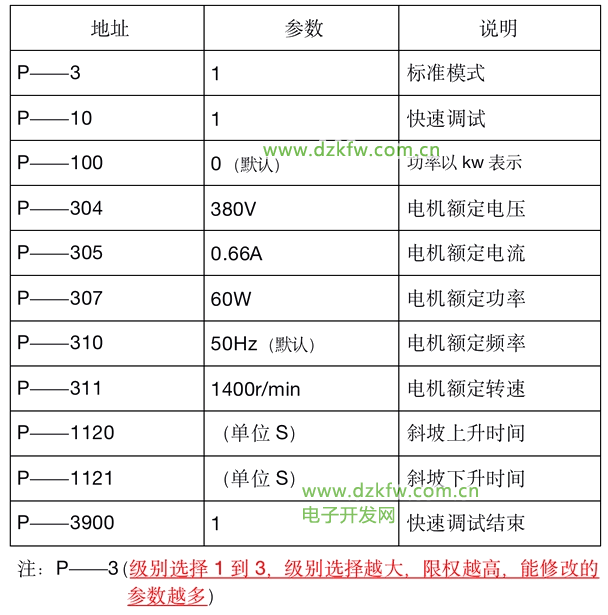

快速調試參數設置



P——304到P——311的參數設定請參照所使用電機的銘牌

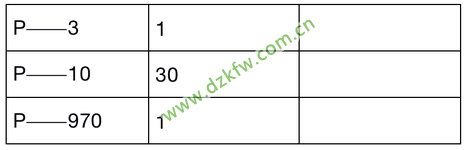

2.復位所有參數

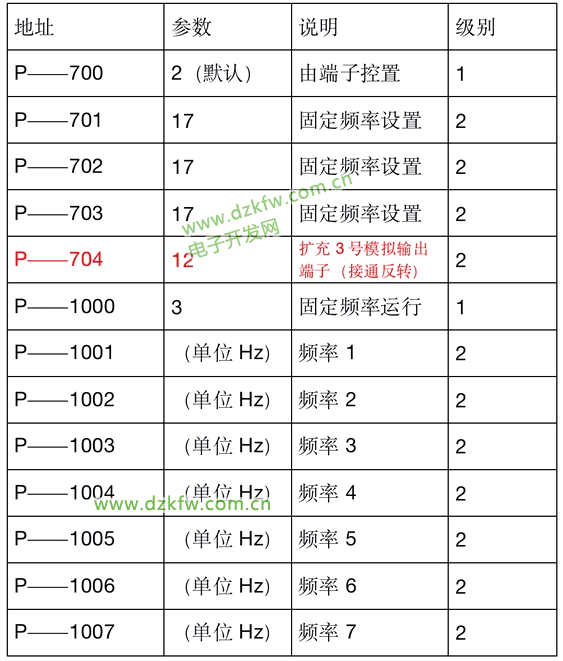

3.多段速（最多七段）



注：級別在P——3設定

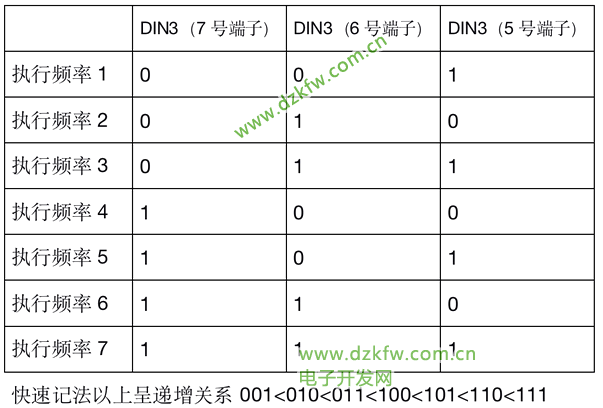

二進制表

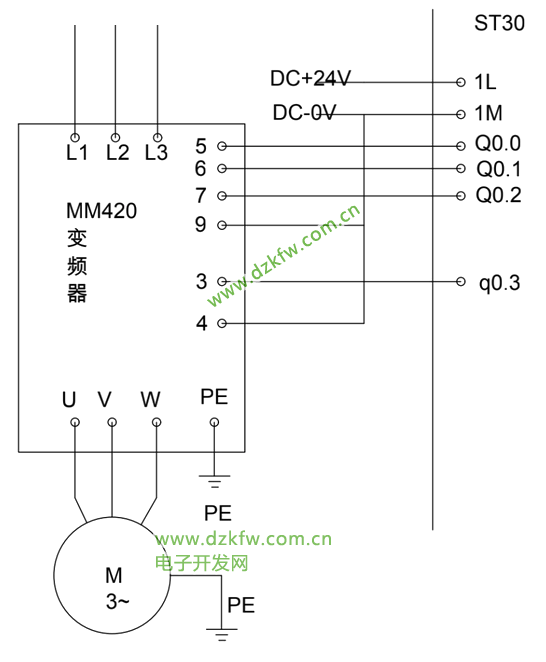

接線圖1（PLC）



我這里用的西門子MM420變頻器是380V的型號，如果是220V的型號只用接L1，L2（注意：220V輸入型號的不要接380V的電壓，否則會造成短路燒壞變頻器）

Q0.0，Q0.1，Q0.2作二進制碼的信號

如：Q0.0=1時對應二進制為001執行P1001我們設定的固定頻率，當Q0.3=1反轉執行。

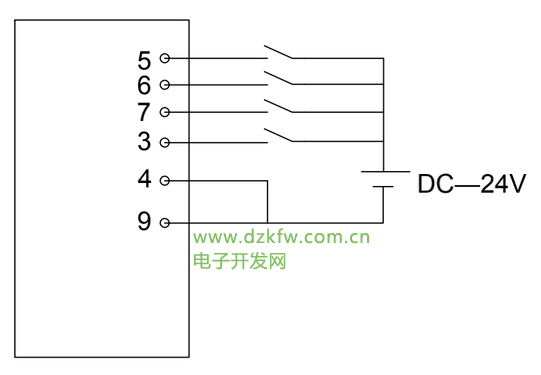

接線圖2（開關型）



用開關做信號觸發：9，4號端子接外部電源24V的DC-0V，5，6，7，3號端子分別與DC+24V接通。

5，6，7號端子對應DIN1，DIN2，DIN3

3號端子作反轉信號

二進制表上面以給出

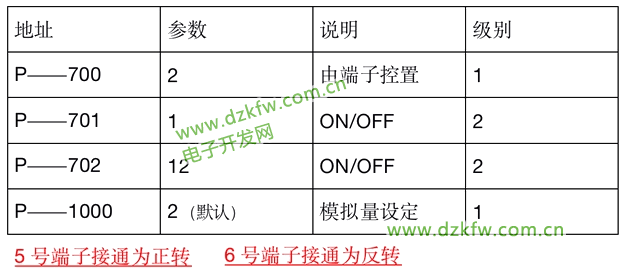

4.模擬量調速



接線圖1（PLC）



5號端子作啟動信號，6號端子作反轉信號，3，4為模擬量輸入

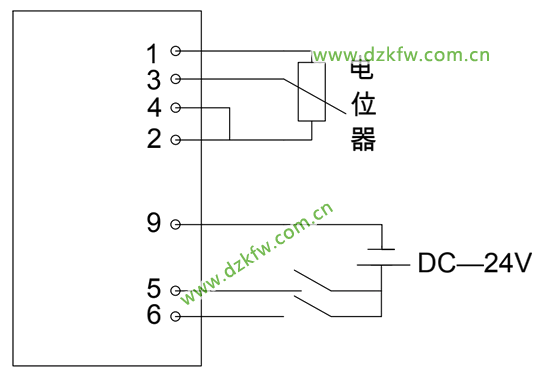

接線圖2（電位器）



1，2號端子作電位器的供電；3，4號端子作模擬量接入信號（4，2號端子短接）
