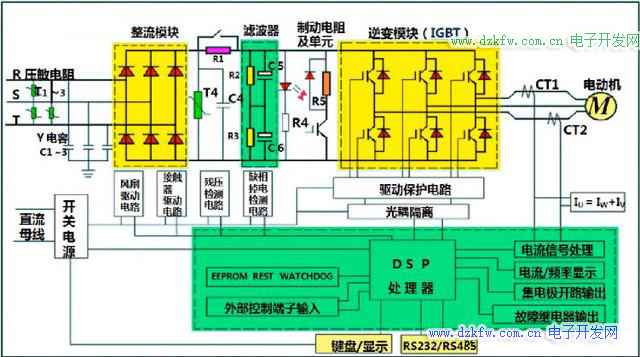

1、變頻器主要硬件結構，變頻器原理框圖如下：



2、變頻器主要元器件說明

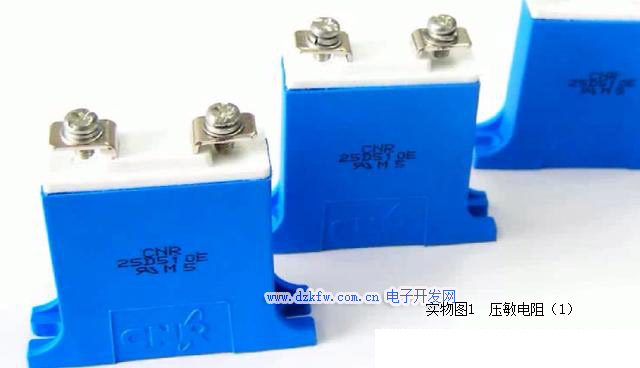

（1）壓敏電阻：當電壓較時壓敏電阻會短路，可進線開關頂跳。防止高電壓進入到整流橋，有效保護整流橋。



（2）Y電容：濾掉電源的高次諧波。

（3）整流模塊：將三相交流電整流成直流電，輸入電壓380VAC，輸出直流514~537VDC。

（4）濾波器：濾波電容能承受電壓400多V，但直流后的電壓是500多V，所以一般用兩組電解電容，R2和R3為均壓電阻，主要考慮電解電容的的離散性很大，每個電容之間的電容量差值很大，一般差20%都是合格的，這樣在充電時每個電容的電壓不一致，所以加均壓電阻，是電容兩端電壓保持一致。

（5）充電電阻：R1，通過充電電阻給濾波電容充電，當電壓達到500多伏后將充電電阻通過直流接觸器短掉，主要考慮在開始合閘時電容相當于短路，會把整流電路燒掉。

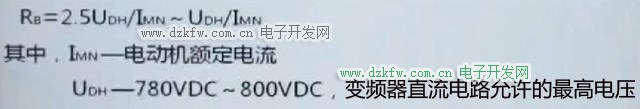

（6）制動單元與制動電阻：考慮到電機處于發電狀態，通過二極管整流成直流，電壓持續升高，變頻器容易過壓保護，所以，加制動單元和制動電阻，當檢測到電壓700V左右時，使IGBT接通，把電機發電的能量消耗在制動電阻上.制動電阻選擇換算公式如下所示：



（7）逆變單元：一般都是IGBT，是變頻器的核心部件，其實IGBT相當于是一個開關，開關頻率很高2KHz~20KHZ（載波頻率），耐高壓（1200V），電壓型驅動，驅動電壓15~20VDC，驅動電流10mA~16mA。

IGBT模塊具有很強的溫度敏感性，隨著外殼溫度的上升，通過IGBT模塊的有效電流明顯下降。所以要保證變頻器的散熱。

（8）CT：電流互感器，用于檢測輸出電流保護IGBT、變頻器控制、保護電機等功能。

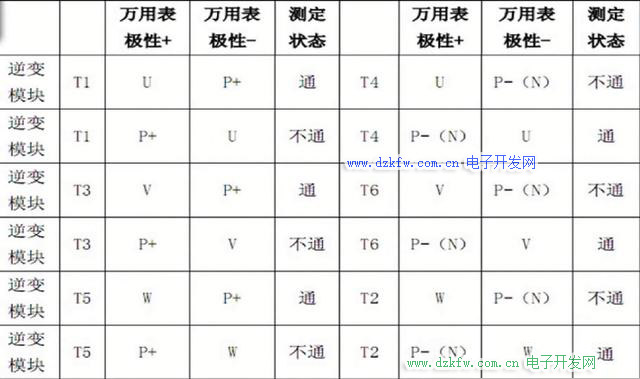

功率模塊檢測方法：同萬用表二極管檔。按如下表來檢測：
