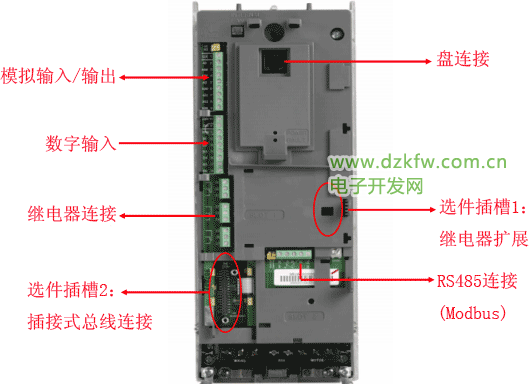

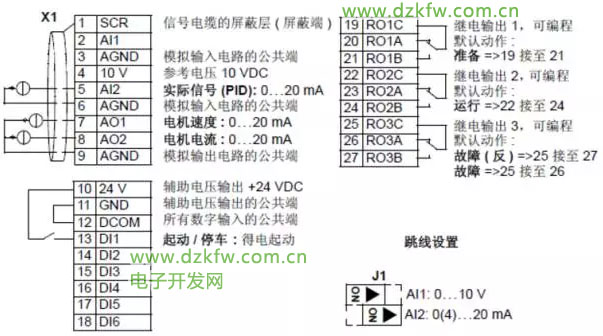

一、變頻器ABB ACS510接線端子定義

二、ACS510調試參數

有代碼的ABB-ACS510-變頻器 標準宏快速調試說明

ABB變頻器配有一個圖形顯示終端（即參數設定和就地控制面板），其包括圖形顯示器（顯示各種參數）。

操作說明：

通電以后，顯示主畫面，按【ENT】鍵轉換到【REF】，通過【上/下按鈕】改變到【PAR】，按【ENT】鍵轉換到【--01--】，按【上/下按鈕】鍵轉換到【--99--】，按【ENT】鍵轉換到

【9901】，按【上/下按鈕】轉換到【9902】，按【ENT】鍵轉換到【1】，繼續按【ENT】鍵

——即選擇標準控制宏；數值【1】閃爍，按【上/下按鈕】鍵來改變數值大小到【1】按【ENT】

鍵保存參數，按同樣的方法改變以下參數：

【9901】=1（語言 0=英文， 1=中文）

【9902】=1（標準宏控制）

【9905】=（電機的額定電壓）

【9906】=（電機的額定電流）

【9907】=（電機的額定頻率）

【9908】=（電機的額定轉速）

【9909】=（電機的額定功率）

【1103】=0（控制盤給定），=1（AI1給定），=2（AI2給定）

【1301】=20%

【1302】=100%

【2002】=15S（加速時間）

【2003】=10S（減速時間）

【2007】=25HZ（電機運行時的最小頻率）

【2008】=50HZ（電機運行時的最大頻率）

ABB-ACS510-變頻器 PID快速調試說明

AI2所對應的跳線開關撥至1位置。注意：在接入模擬量信號為電流時需將AI1、如果是電壓，

則撥至U位置。

【9901】=1（語言 0=英文， 1=中文）

【9902】=6（PID控制）

【9905】=（電機的額定電壓）

【9906】=（電機的額定電流）

【9907】=（電機的額定頻率）

【9908】=（電機的額定轉速）

【9909】=（電機的額定功率）

【1103】=1（AI1給定），=2（AI2給定）——（模擬量輸入位置選擇）

【1301】=20%，【1302】——模擬量的范圍（4MA對應值為20%，0MA對應0%）（此兩項為AI1輸入電流時設置）

【1304】=20%，【1304】——模擬量的范圍（4MA對應值為20%，0MA對應0%）（此兩項為AI2輸入電流時設置）
