會員注冊 變頻器電源輸入端對外殼電阻是多少
如果是對地量的話千萬別用搖表量否則會把變頻器搞壞，如果是萬用表量的應該阻值很大；你如果接上電機量輸出相間，肯定有阻值而且阻值比較小，因為電機的相間繞組也就是銅線組成的，你量的應該是電機相間的，如果把電機從變頻器上拆下來，再量變頻器的U/V/W之間，用普通的萬用表量出來應該是超出量程范圍的也就是說阻值很大，否則就要懷疑變頻器壞的可能性了。輸入電源測兩項有電阻，但阻值比較大，因為你量的是相間的壓敏電阻的阻值，如果阻值比較小應該是相間短路了。
如果輸入測不接線,對地電阻應該是無窮大。一般對地(外殼)只會接容量很小的電容器。

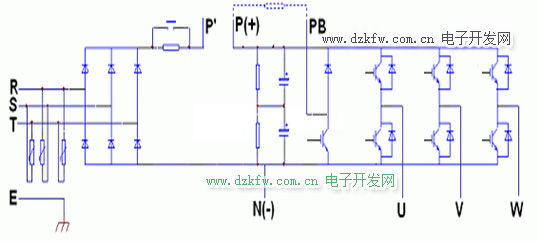

檢查變頻器的好與壞的：變頻器內部直流電源的P端和N端,將萬用表調到電阻X10檔,紅表棒接到P,黑表棒分別依到R、S、T,正常時有幾十歐的阻值,且基本平衡.相反將黑表棒接到P端,紅表棒依次接到R、S、T,有一個接近于無窮大的阻值.將紅表棒接到N端,重復以上步驟,都應得到相同結果.如果有以下結果,可以判定電路已出現異常,A.阻值三相不平衡,說明整流橋有故障.B.紅表棒接P端時,電阻無窮大,可以斷定整流橋故障或啟動電阻出。
