機械手工作過程如下:每次循環動作均從原位開始。開始運行后，如果機械手不在初始位置上，步進電機開始運轉（橫軸向手抓方向移動，豎軸向上移動）。歸位后首先橫軸步進電機工作，橫軸前伸；前伸到位后，手抓電動機得電，帶動手抓旋轉；當傳感器檢測到限位開關時，電動機停止，PLC控制電磁閥動作，手張開；延時一段時間，豎軸步進電機工作，豎軸下降；下降到位后，電磁閥復位，手爪夾緊；延時過后，豎軸上升，同時橫軸縮回、底盤電機帶動底盤旋轉；當橫軸、豎軸、底盤都到位后，橫軸前伸；到位后手爪旋轉，然后豎軸下降，電磁閥動作，手爪張開；延時后豎軸上升復位，然后開始下一周期動作。
圖片是S7-200 CPU226的端子管腳圖
- I/O表如下：

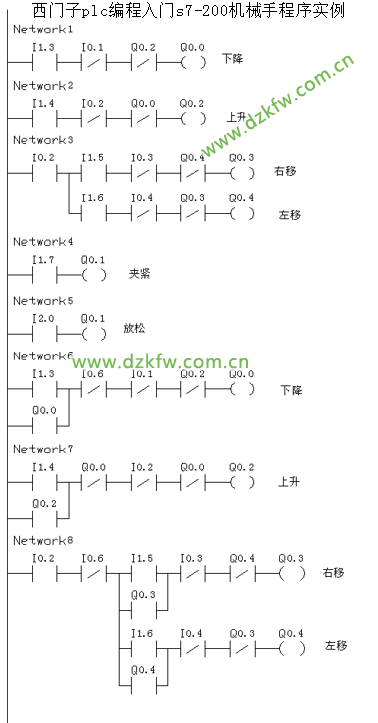

手動程序。手動程序分為點動控制和單步控制兩部分，手動操作不需要按工序順序動作，按普通繼電器程序來設計。手動操作的梯形圖如圖所示。手動按鈕I0.7、I1.3—I2.1分別控制下降、上升、右移、左移、夾緊、放松和回原點各個動作。為了保證系統的安全運行設置了一些必要的連鎖。其中在左、右移動的梯形圖中加入了I0.2作為上限連鎖，因為機械手只有處于上限位置時，才允許左右移動，由于夾緊、放松、動作是用二位五通電磁換向閥的CY3-1電磁線圈控制，故在梯形圖中用“置位”、“復位”指令，使之有保持功能。以下是手動操作程序梯形圖，如下圖所示：
-

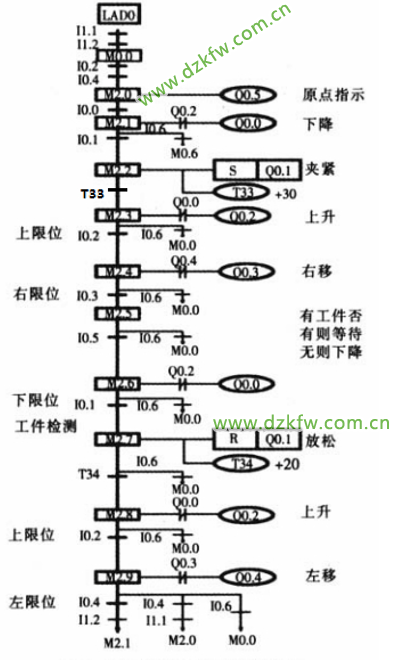

自動程序。由于自動操作的動作較復雜，采用順序功能圖設計法設計程序，用以表明動作的順序和轉換條件，矩形框表示“工步”,相鄰兩工步用線段連接，表明轉換的方向。橫線表示轉換的條件。若轉換條件得到滿足則程序從上一工步轉到下一工步。根據順序功能圖可以方便的轉換為梯形圖程序，其順序功能圖如下圖所示：
