這里簡單介紹下西門子plc梯形圖編程實例 使用西門子200smart PLC與電流表進行 Modbus RTU通訊

關于Modbus 通訊可自行查閱資料，這里不做過多贅述，不說廢話直接開始。

1.接線

下圖1. S7-200 SMART CPU 集成 RS485 端口的引腳分配

連接器	引腳標號	信號	引腳定義
	1	屏蔽	機殼接地
	2	24V 返回	邏輯公共端
	3	RS-485 信號 B	RS-485 信號 B
	4	發送請求	RTS （TTL）
	5	5V 返回	邏輯公共端
	6	+ 5V	+5 V，100 Ω 串聯電阻
	7	+24V	+24 V
	8	RS-485 信號 A	RS-485 信號 A
	9	不適用	10 位協議選擇（輸入）
	外殼	屏蔽	機殼接地

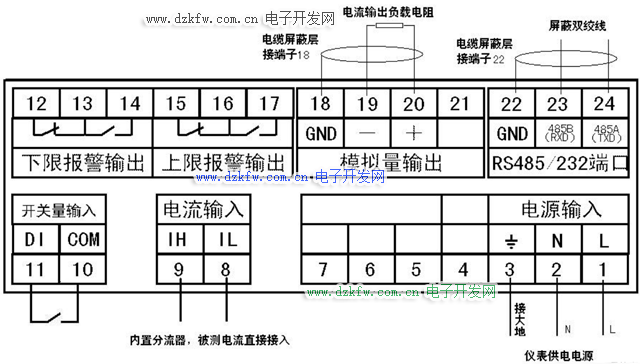

下圖2. 青智儀表ZW1619-RS485 端口的引腳分配

**需要注意的是，西門子PLC定義的RS485-A和-B與其他廠家定義不同；

這里需要將電流表端485A-PLC的3腳（B）、電流表端485B-PLC的8腳（A），交叉相連接。

2.設置電流表通訊參數

這里用的是默認參數，Modbus 規約RTU模式 通訊

這里是寄存器地址

以上參數及設置都可以從說明書中找到。

儀表說明書ZW1619，提取密碼：1234   https://pan.baidu.com/s/1WGgq67TQ6sCHXjvNbsVrYw

3.編寫PLC程序

PLC做主站，這里直接調用 庫文件>Modbus RTU Mater下的指令：

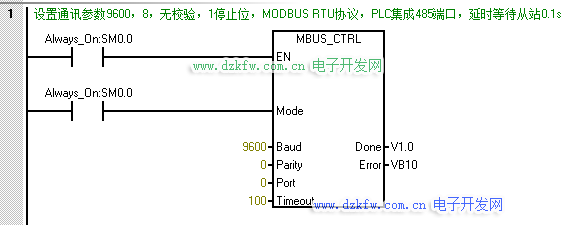

1. 初始化主站，設置波特率，COM口等相關參數，具體設置可按F1查看幫助

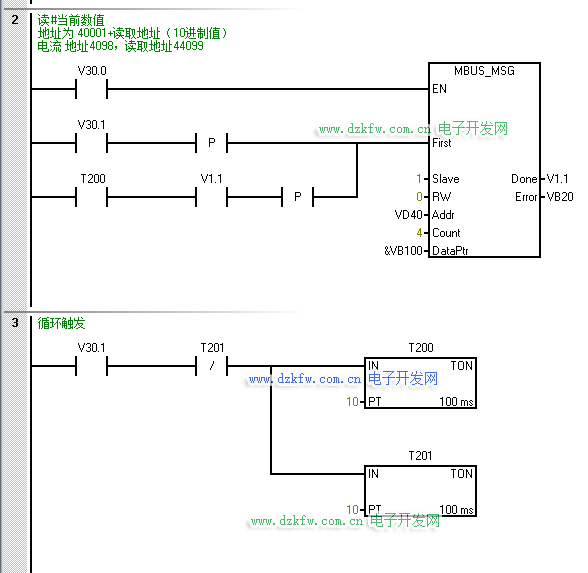

2.發送請求，設置從站地址為1，讀寄存器，讀取起始地址設為44097（40001+十進制設備地址4096），數量為4，存入PLC地址&VB100；即VD100,4個雙字節：

4.調試PLC程序

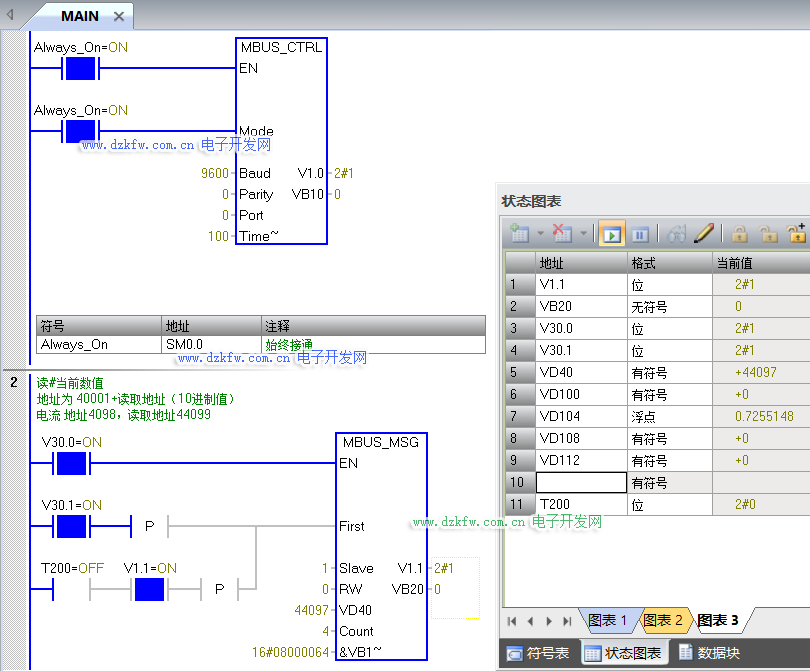

寫入PLC程序，打開狀態圖表監控

將VD40，賦值44097，V30.0、V30.1置為1 開始通訊測試

修改VD100、VD104等顯示格式為：浮點數

PLC程序?qū)嵗?電流表模塊通訊，提取密碼：1234  https://pan.baidu.com/s/1lo6FjoBgZHy2wIqd5LWNUw

這里是電流表只支持 讀取電流功能，所以僅有電流值可以讀取到。

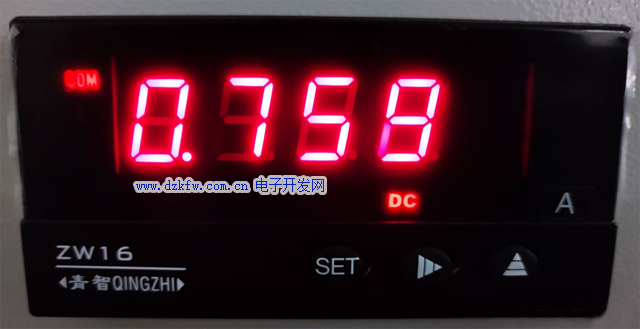

運行電機，監控到VD104有數值變化，與電流表示數相近，與電流表Modbus RTU通訊成功。
