Modbus采用主從式通信，日常使用較多的是Modbus RTU和Modbus TCP/IP兩種協議。我司儀表較多為Modbus RTU協議，常用調試軟件為第三方工具M(jìn)odScan32，比較簡單易懂的一款軟件，下面介紹一下其使用方法。
ModScan32用來模擬主設備。它可以發送指令到從機設備（使用Modbus協議的智能儀表終端設備）中，從機響應之后，就可以在界面上返回相應寄存器的數據。

一、首先要保證外部的連接線正確連接好，確認數據線連接正常。

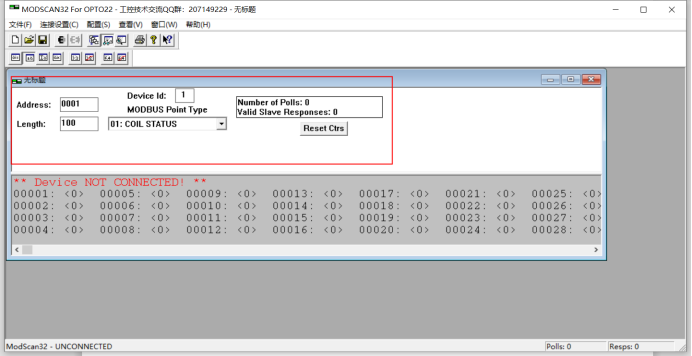

下面打開軟件界面，如下圖：

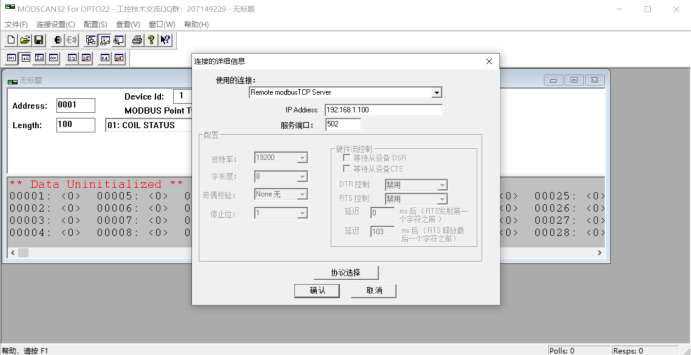

第一步、點擊菜單欄 連接設置-->連接，出現連接的詳細信息 對話框；

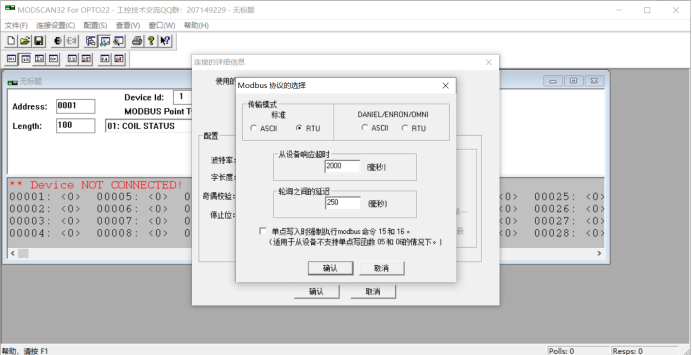

第二步、單擊 協議選擇 進入下一步；

第三步、通訊參數設定；

注：
1、當通訊接口是串口時需要確定現在具體使用的是PC機的哪個串口。一般情況PC機集成配置 的串口為COM1，通過USB接口擴展的為COM3或COM4（具體機器會有所不同）。
2、通訊參數的選擇要與從站（儀表/設備）中的設置一致，包括通訊速率、數據長度、奇偶校驗和停止位。其中的“rotocol Selection”選擇默認的“RTU”模式。
3、Device Id——從站儀表/設備地址號
4、Address——讀取的起始寄存器地址
5、Length——需要讀取的寄存器個數（一般建議先讀少量寄存器，確認通訊上了之后再批量讀多個寄存器數據。）
二、Modbus
1、在監視區的“MODBUS Point Type”中選擇通訊的Modbus寄存器類型。

01：COIL STATUS ——讀寫開關量類型DO
02：INPUT STATUS ——讀開關量類型DI
03：HOLDING REGUSTE ——讀寫WORD類型
04：INPUT REGISTER ——讀WORD類型
按照硬件產品說明書指導選擇哪一種類型，常規modbus規約讀取使用03功能碼

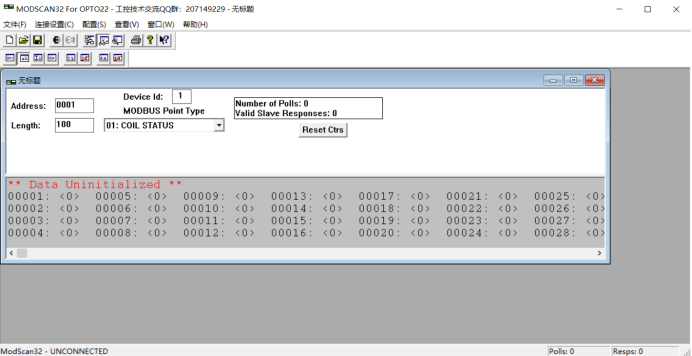

2、檢查通訊電纜，確認線路沒有問題后點擊快捷鍵，連接通訊。觀察數據顯示區的信息。

3、 寄存器數據顯示區域，數據格式可選：二進制、八進制、十進制、十六進制格式。
