硬件配置：三菱FX3U plc,伺服或步進電機，指示燈，按鈕等其他配件

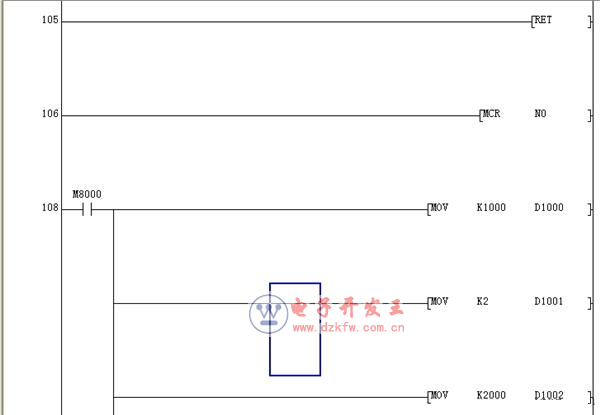

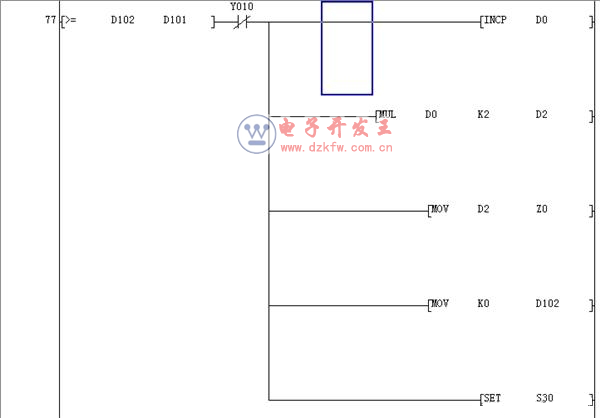

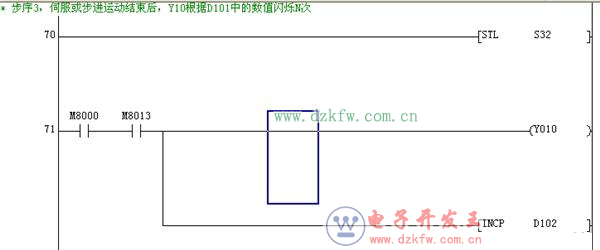

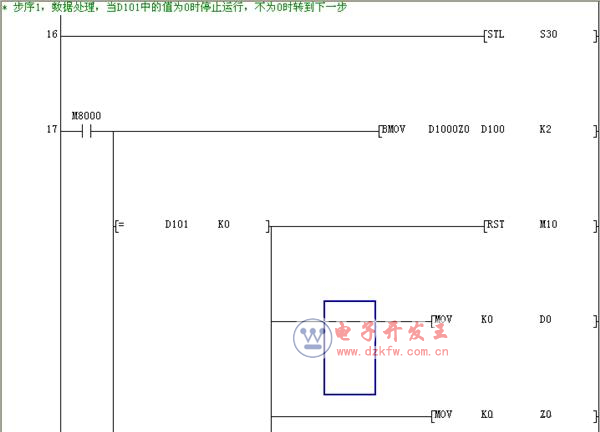

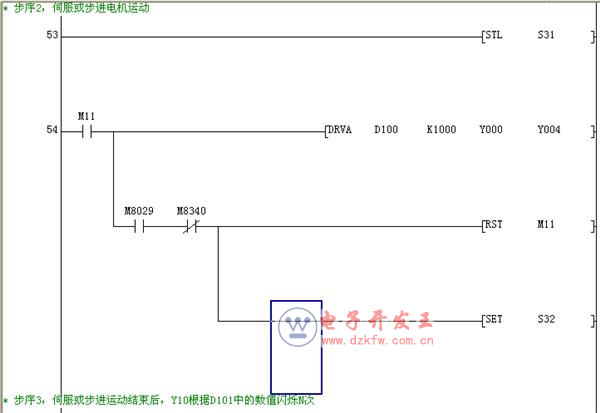

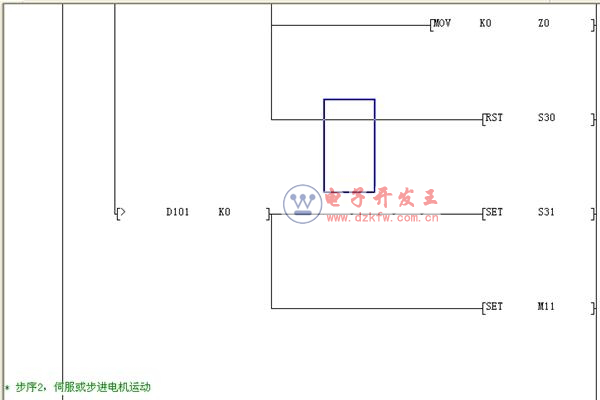

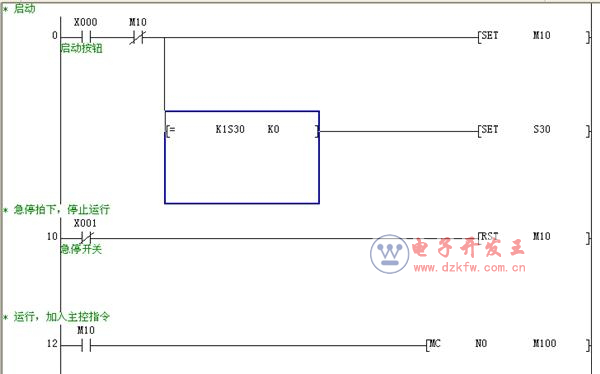

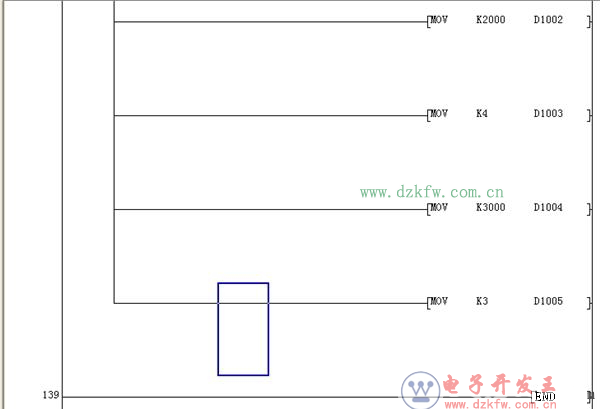

   程序說明：D1000、D1001一組，D1002、D1003一組。。。。。。但不能超過D7999（案例為3組數據），因?yàn)镈8000開始就是特殊存儲器了，程序開始執行，先把第一組的數值傳送給D100、D101，若D101為0則程序結束，不為零就執行下一步，此步為運動控制，伺服或步進電機運動到一定位置，轉移到下一步，下一步為Y0閃爍,閃爍次數由D101的值確定，結束之后再返回到第一步。在運行過程中，若拍下急停，伺服或步進電機還有指示燈都將停止輸出，急停解除后按啟動按鈕，繼續運行。其他復位等功能程序略。
   程序特點：
1、順序控制指令結合變址寄存器、成批傳送指令大量減少程序步序；
2、使用主控指令，實現伺服或步進電機的暫停功能；
IO表：
X0   啟動按鈕
X1   急停開關
Y0   脈沖信號
Y4   方向信號
Y10  指示燈
電路圖略
