組態數字量輸入

STEP7軟件 單擊 “系統塊” (System Block) 對話框的 “數字量輸入” (Digital Inputs) 節點組態數字量輸入濾波器和脈沖捕捉位。

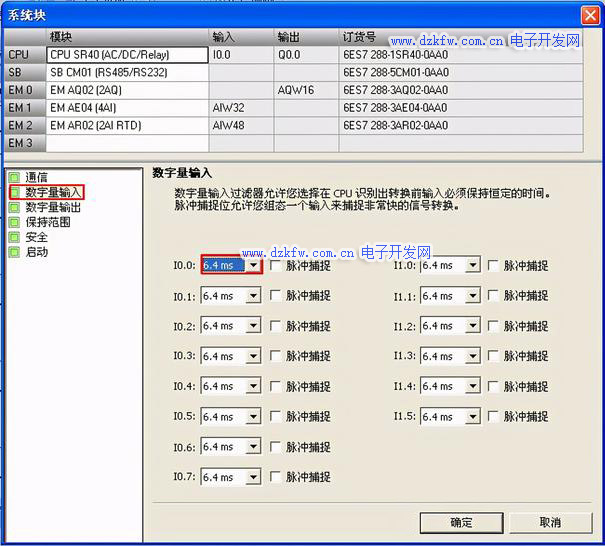

圖1. 組態數字量輸入設置窗口

數字量輸入濾波器

S7-200 SMART CPU 允許為某些或所有數字量輸入點選擇一個定義時延（可在 0.2 ms 到 12.8 ms 和 0.2 μs 到 12.8 μs 之間選擇）的輸入濾波器。“系統塊”中不能修改濾波時間的其他數字量輸入通道，其濾波時間默認為12.8ms。

如果需要使用 S7-200 SMART 的高速計數器功能，需要手動修改濾波器的時間至 0.2 μs （也可根據速率設定成更長的濾波時間），否則在速率較高時將會造成高速計數器無法計數。 因?yàn)镾7-200 SMART 與S7-200 不同，對于 S7-200 SMART ，用戶可以根據輸入信號速率不同自由設置濾波時間以便高速計數器過濾噪音。

通過設置輸入延時，您可以過濾數字量輸入信號。 輸入狀態改變時，輸入必須在時延期限內保持在新狀態，才能被認為有效。 濾波器會消除噪音脈沖，并強制輸入線在數據被接受之前穩定下來。默認濾波時間是 6.4 ms。

要設置輸入延遲，請按以下步驟操作：
1. 從一個或多個輸入旁的下拉列表中選擇延遲時間。
2. 單擊 “確定” (OK) 按鈕，輸入選項。

如果數字量輸入通道的濾波時間更改自以前的設置，則新的“0” 電平輸入值可能需要保 持長達 12.8 ms 的累積時間，然后濾波器才會完全響應新輸入。 在此期間，可能不 會檢測到持續時間少于 12.8 ms 的短“0”脈沖事件或?qū)ζ溆?jì)數。 濾波時間的這種更改會引發意外的機械或過程操作，這可能會導致人員死亡、重傷和設備損壞。 為了確保新的濾波時間立即生效，必須關閉 CPU 電源后再開啟。

脈沖捕捉位

S7-200 SMART CPU 為數字量輸入點提供脈沖捕捉功能。通過脈沖捕捉功能可以捕捉高電平脈沖或低電平脈沖。此類脈沖出現的時間極短，CPU 在掃描周期開始讀取數字量輸入時，可能無法始終看到此類脈沖。

當為某一輸入點啟用脈沖捕捉時，輸入狀態的改變被鎖定，并保持至下一次輸入循環更新。 這樣可確保延續時間很短的脈沖被捕捉，并保持至 S7-200 SMART CPU 讀取輸入。
根據 CPU 型號，可按以下數字量輸入點數單獨啟用脈沖捕捉操作：
● CPU CR40： 14
● CPU SR20： 12 （14，如果存在 SB DT04 ）
● CPU ST40/CPU SR40： 14 （16，如果存在 SB DT04 ）
● CPU ST60/CPU SR60： 14 （16，如果存在 SB DT04 ）

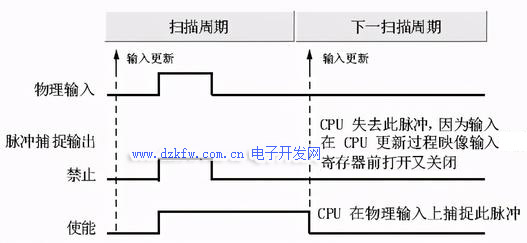

圖2. S7-200 SMART CPU （脈沖捕捉啟用和未啟用）的基本操作狀況

由于脈沖捕捉功能在輸入通過輸入濾波器后對輸入進行操作，您必須調整輸入濾波時間， 以防濾波器過濾掉脈沖。



圖3. 數字量輸入電路方框圖
