PLC的工作流程

　　1、系統初始化：一般小型PLC的系統初始化主要是進行初始化、設置、查找擴展模塊等;

　　2、掃描輸入：掃描IO輸入信號;

　　3、執行邏輯：根據用戶PLC程序執行邏輯;

　　4、家務管理：PLC診斷、維護和其它系統程序執行;

　　5、掃描輸出：將邏輯執行的結果輸出;

　　6、通信管理單元：通信服務程序，響應編程軟件和其它通信任務。

　　PLC運行方式：

　　由上面可以看到PLC的運行是一種循環掃描的運行方式，實際上PLC還有定時掃描和中斷掃描共三種掃描方式。

　　循環掃描：PLC按上圖循環執行;

　　定時掃描：PLC根據用戶設置的時間定時掃描，比方說50ms掃描一次，使用這種掃描方式，用戶需要保證用戶程序在設定時間內一定能掃描完畢，一般PLC使用定時中斷和子程序結合起來實現這個功能(這種情況下與中斷掃描方式并無不同)，但在IO掃描方面會有一些細微的不同，很可能會用到立即刷新IO的功能塊UpData_IO。

　　中斷掃描：中斷掃描根據外部或者內部中斷的激活中斷掃描程序的運行。比方說外部IO中斷、高速計數中斷、定時中斷等。

　　十九、PID——溫控、變頻

　　PID(Proportional, Integral andDerivative)是閉環控制中最常用的一種算法，在包括溫控、水泵、張力、伺服閥、運控等行業得到了廣泛的應用，但因為每個應用的對象特性都不一樣，這就要求調試工程師允分了解PID的控制原理，只有這樣我們才能把PID的應用好。

　　PID原理：

　　PID是由比例、微分、積分三個部分組成的，在實際應用中經常只使用其中的一項或者兩項，如P、PI、PD、PID等。

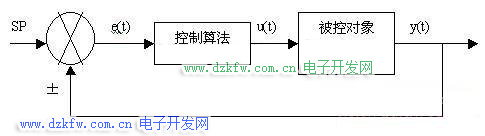

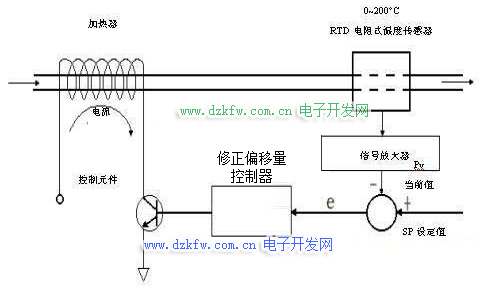

　　從控制原理來說，當一個控制對象，我們希望控制的輸出達到我們設定的值，我們通常會使用開環或者閉環控制，如果控制對象的響應很穩定不會受到其它環節的影響，我們可以選用開環控制。反之如果被控對象受到設定值、負載或者源端的影響而產生波動，我們應該選用閉環控制。下圖是一個溫控的原理圖：

　　PID執行周期(1/10秒) 〔范例〕

　　比例控制(P)：

　　比例控制是最常用的控制手段之一，這也是最符合人的感觀的一種控制，比方說我們控制一個加熱器的恒溫100度，當開始加熱時，離目標溫度相差比較遠，這時我們通常會加大加熱，使溫度快速上升，當溫度超過100度時，我們則關閉輸出，通常我們會使用這樣一個函數

　　e(t) = SP – y(t);

　　u(t) = e(t)*P

　　SP——設定值

　　e(t)——誤差值

　　y(t)——反饋值

　　u(t)——輸出值

　　P——比例系數

　　滯后性不是很大的控制對象使用比例控制方式就可以滿足控制要求，但很多被控對象中因為有滯后性。

　　比方說塑膠擠出機，如果設定溫度是200度，當采用比例方式控制時，如果P選擇比較大，則會出現當溫度達到200度輸出為0后，溫度仍然會止不住的向上爬升，比方說升至230度，當溫度超過200度太多后又開始回落，盡管這時輸出開始出力加熱，但溫度仍然會向下跌落一定的溫度才會止跌回升，比方說降至170度，最后整個系統會穩定在一定的范圍內進行振蕩。
