個人計算機（以下簡稱PC）具有較強的數據處理功能，配備著多種高級語言，若選擇適當的操作系統，則可提供優良的軟件平臺，開發各種應用系統，特別是動態畫面顯示等。隨著工業PC的推出，PC在工業現場運行的可靠性問題也得到了解決，用戶普遍感到，把PC連入plc應用系統可以帶來一系列的好處。

    1. PC與PLC實現通信的意義

    把PC連入PLC應用系統具有以下四個方面作用：

    1）構成以PC為上位機，單臺或多臺PLC為下位機的小型集散系統，可用PC實現操作站功能。

    2）在PLC應用系統中，把PC開發成簡易工作站或者工業終端，可實現集中顯示、集中報警功能。

    3）把PC開發成 PLC編程終端，可通過編程器接口接入PLC，進行編程、調試及監控。

4）把PC開發成網間連接器，進行協議轉換，可實現PLC與其它計算機網絡的互聯。

2. PC與PLC實現通信的方法

把PC連入PLC應用系統是為了向用戶提供諸如工藝流程圖顯示、動態數據畫面顯示、報表編制、趨勢圖生成、窗口技術以及生產管理等多種功能，為PLC應用系統提供良好、物美價廉的人機界面。但這對用戶的要求較高，用戶必須做較多的開發工作，才能實現PC與PLC的通信。

為了實現PC與PLC的通信，用戶應當做如下工作：

    1）判別PC上配置的通信口是否與要連入的PLC匹配，若不匹配，則增加通信模板。

    2）要清楚PLC的通信協議，按照協議的規定及幀格式編寫PC的通信程序。PLC中配有通信機制，一般不需用戶編程。若PLC廠家有PLC與PC的專用通信軟件出售，則此項任務較容易完成。

    3）選擇適當的操作系統提供的軟件平臺，利用與PLC交換的數據編制用戶要求的畫面。

    4）若要遠程傳送，可通過Modem接入電話網。若要PC具有編程功能，應配置編程軟件。

3. PC與PLC實現通信的條件

    從原則上講，PC連入PLC網絡并沒有什么困難。只要為PC配備該種PLC網專用的通信卡以及通信軟件，按要求對通信卡進行初始化，并編制用戶程序即可。用這種方法把PC連入PLC網絡存在的唯一問題是價格問題。在PC上配上PLC制造廠生產的專用通信卡及專用通信軟件常會使PC的價格數倍甚至十幾倍的升高。

用戶普遍感興趣的問題是，能否利用PC中已普遍配有的異步串行通信適配器加上自己編寫的通信程序把PC連入PLC網絡，這也正是本節所要重點討論的問題。

帶異步通信適配器的PC與PLC通信并不一定行得通，只有滿足如下條件才能實現通信。

    1）只有帶有異步通信接口的PLC及采用異步方式通信的 PLC網絡才有可能與帶異步通信適配器的PC互連。同時還要求雙方采用的總線標準一致，都是RS-232C，或者都是RS-422（RS-485），否則要通過“總線標準變換單元”變換之后才能互連。

    2）要通過對雙方的初始化，使波特率、數據位數、停止位數、奇偶校驗都相同。

    3）用戶必須熟悉互聯的PLC采用的通信協議。嚴格地按照協議規定為PC編寫通信程序。在PLC一方不需用戶編寫通信程序。

滿足上述三個條件，PC就可以與PLC互聯通信。如果不能滿足這些條件則應配置專用網卡及通信軟件實現互聯。

4. PC與PLC互聯的結構形式

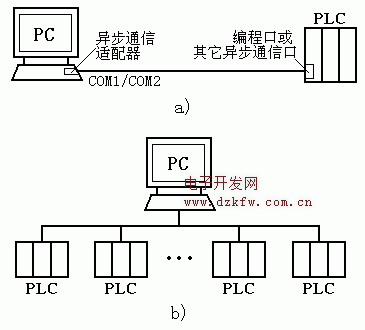

    用戶把帶異步通信適配器的PC與PLC互聯通信時通常采用如圖1所示的兩種結構形式。一種為點對點結構，PC的COM口與PLC的編程器接口或其它異步通信口之間實現點對點鏈接, 如圖1a所示。另一種為多點結構，PC與多臺PLC共同連在同一條串行總線上，如圖1b所示。多點結構采用主從式存取控制方法，通常以PC為主站，多臺PLC為從站，通過周期輪詢進行通信管理。

圖1   常用結構形式

a）點對點結構  b）多點結構

5. PC與PLC互聯通信方式

目前PC與PLC互聯通信方式主要有以下幾種：

1）通過PLC開發商提供的系統協議和網絡適配器，構成特定公司產品的內部網絡其通信協議不公開�；ヂ撏ㄐ疟仨毷褂瞄_發商提供的上位組態軟件，并采用支持相應協議的外設。這種方式其顯示畫面和功能往往難以滿足不同用戶的需要。

2）購買通用的上位組態軟件，實現PC與PLC的通信。這種方式除了要增加系統投資外，其應用的靈活性也受到一定的局限。

3）利用PLC廠商提供的標準通信口或由用戶自定義的自由通信口實現PC與PLC互聯通信。這種方式不需要增加投資，有較好的靈活性，特別適合于小規�？刂葡到y。

本節主要介紹利用標準通信口或由用戶自定義的自由通信口實現PC與PLC的通信。
