【學渣分析，有錯誤的地方還請大家指出，感謝支持】

為什么要輸出4-20mA的電流我就不贅述了：可以參考下面的文章采用4~20mA電流來傳輸模擬量

我們先看一下是用最簡單的電路來輸出4-20ma電流，4-20ma的信號發(fā)生電路：

計算過程：虛斷、 虛短

虛斷：① v- = v ② v / R2 = Iout(被控制輸出的電流大小)

虛短：③ v+=v-

所以 Iout = V+ / R2 即通過Vin單片機的輸入電壓來控制通過R2電阻輸出的電流大小。

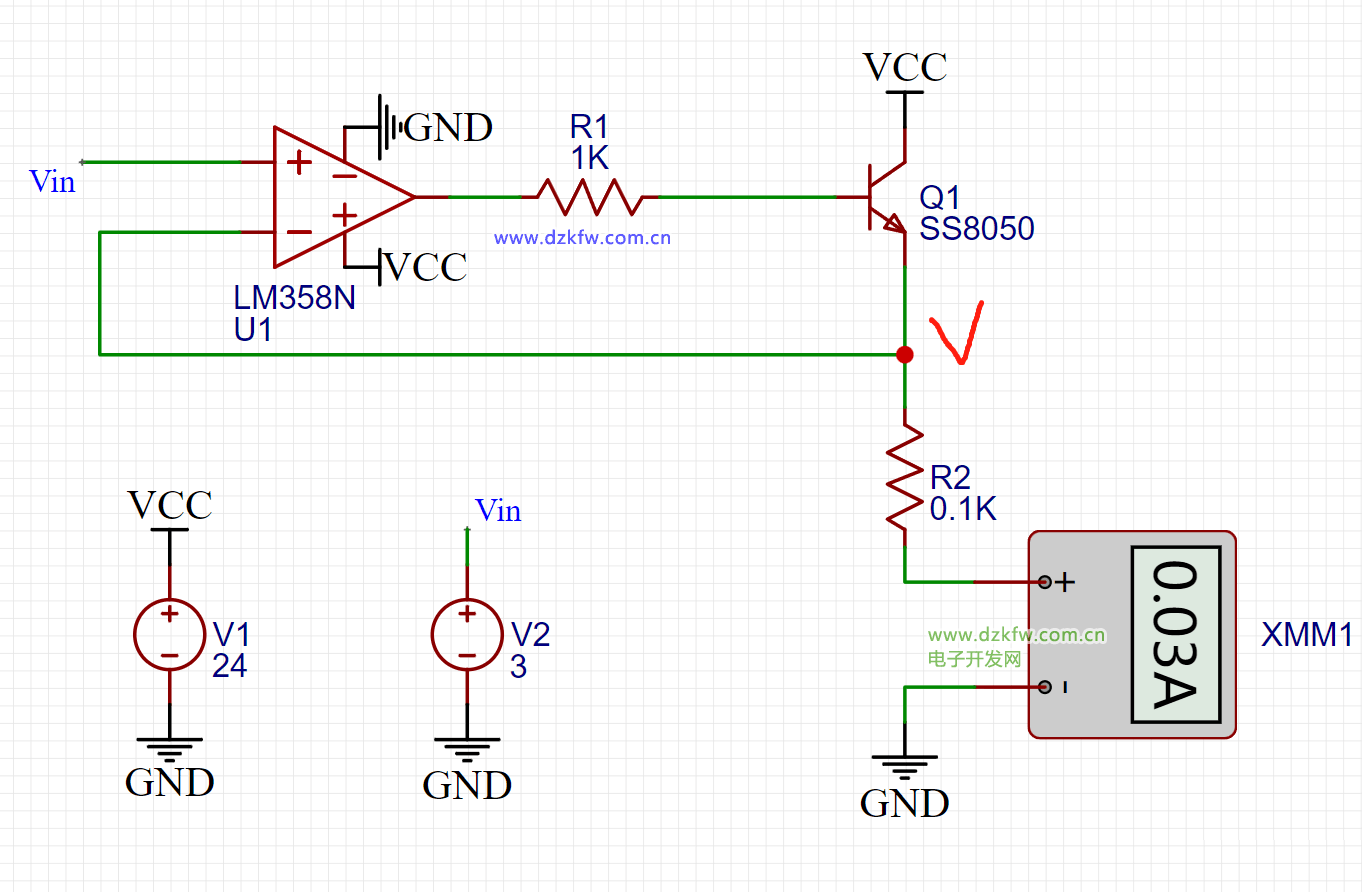

上圖是仿真的結構，當Vin輸入為3V的時候，通過R2的電流為30mA。

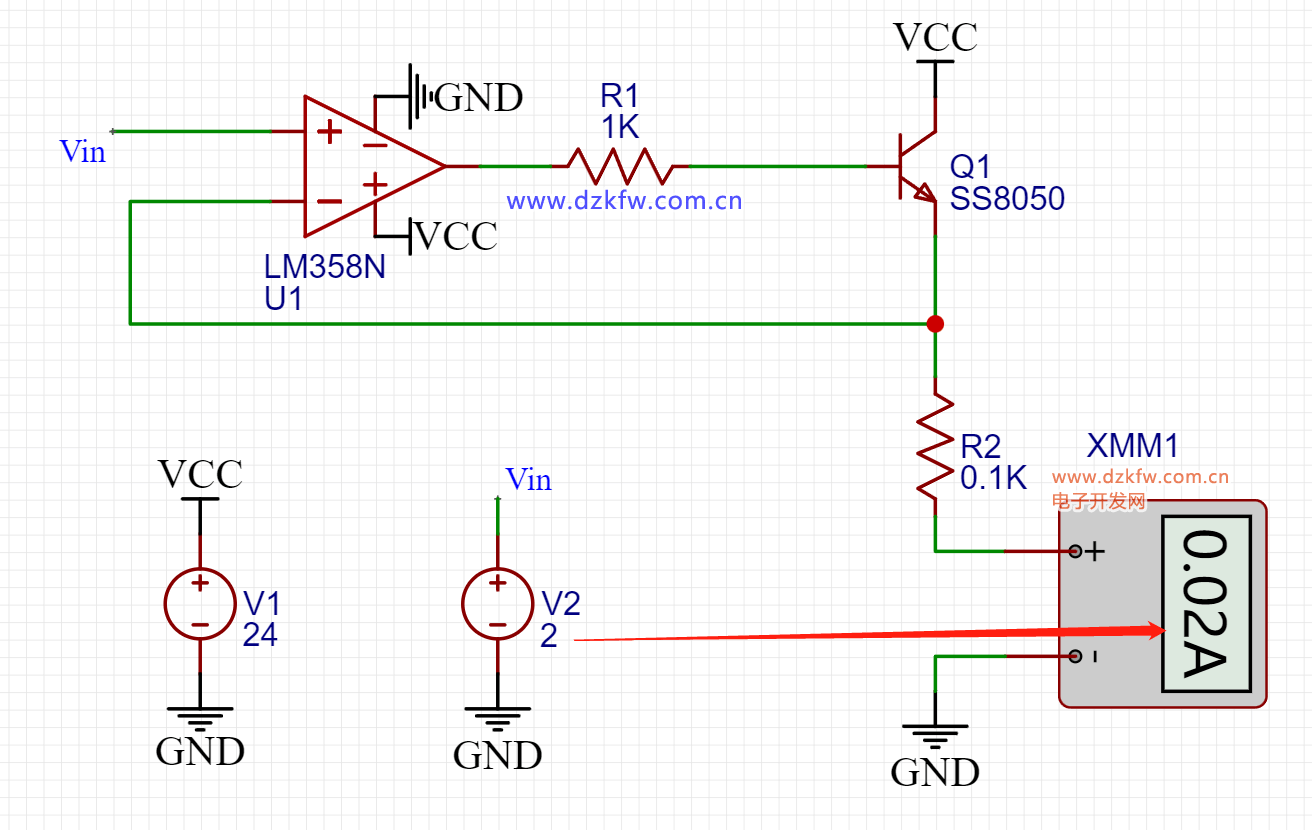

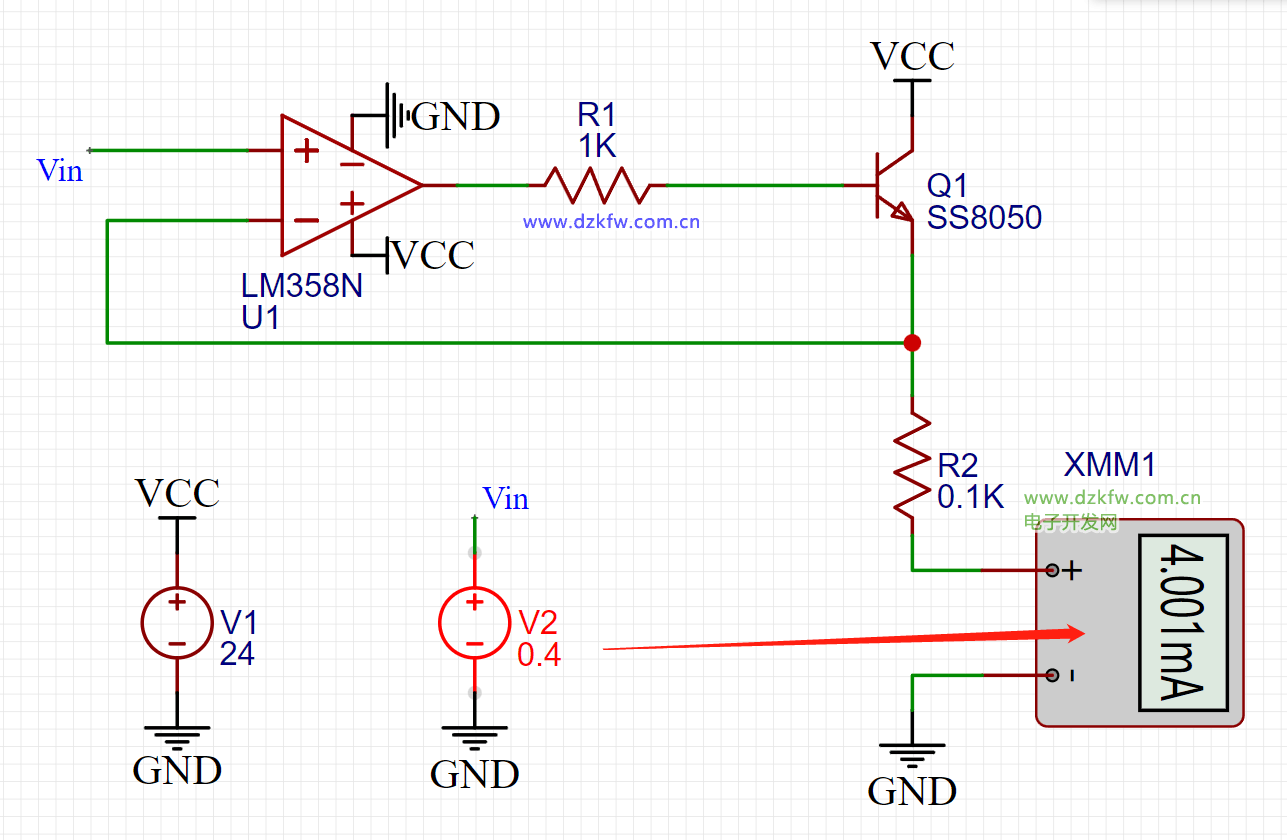

想利用這個電流輸出4-20mA 只需要控制Vin范圍在 0.4V~2V. 如下圖所示

======================分割線==========================

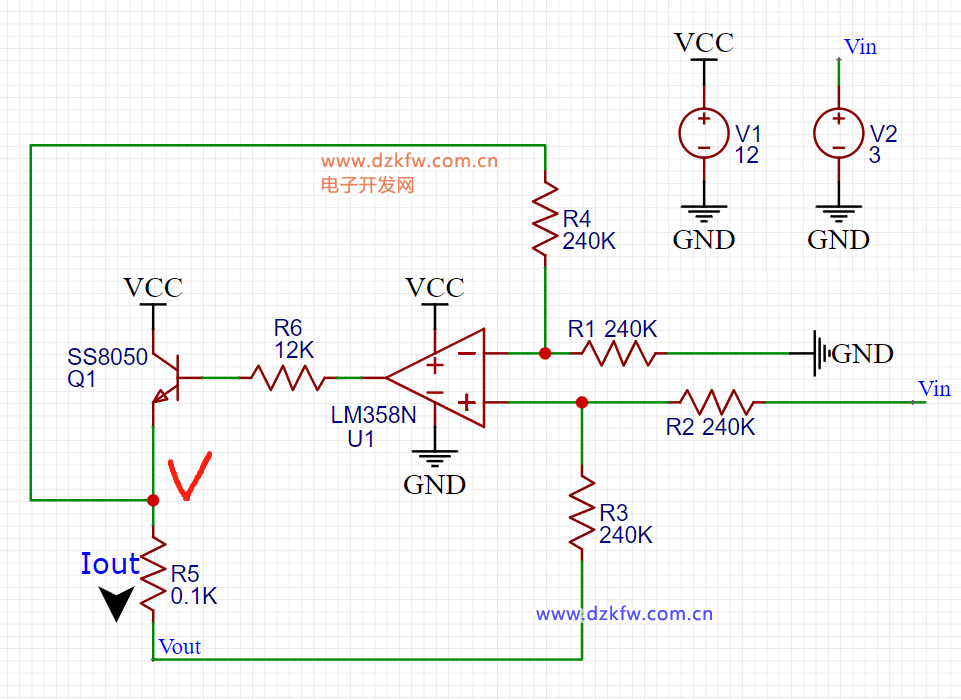

接下來看這個：

最終我們要求出Iout和Vin的關系：

虛斷虛短：

虛短：① V- = V+

虛斷：③ Ir4 = Ir1 ④ Iout = Ir3 = Ir2

③ 得到 (V - V-)/R4 = V-/R1 ④得到 Iout = (Vout - V+)/R3 = (V+ - Vin)/R2

③ 得到V = 2V- = 2V+ ④得到 Vout = 2V+ - Vin

Iout = （V- Vout）/R5 帶入③④得 Iout = Vin/R5

即通過控制Vin輸入來控制電流輸出大小。

======================分割線==========================

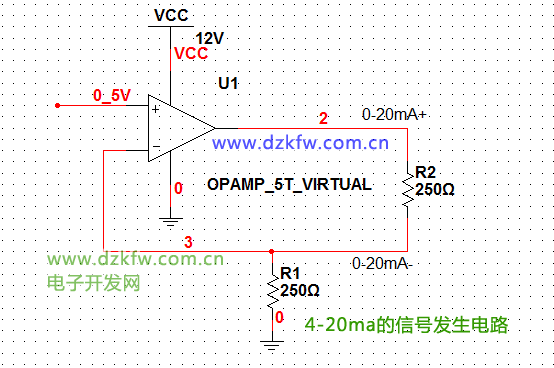

自制1~5V轉4~20mA的電路（4-20ma的信號發(fā)生電路），挺簡單的，12V電壓負載能帶到250歐，線性度肯定沒問題- - I=U/R 不過R1的精度最好高一點
