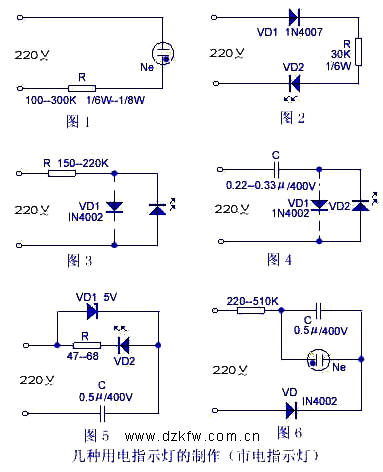

圖1電路中只有兩個元件，R選用1/6W～1/8W的碳膜或金屬膜電阻，電阻阻值在100～300K之間。Ne為氖泡，也可以選用普通日光燈啟輝器中的氖泡，若想選用體積小且在60V左右即能啟輝的氖泡，其型號為NNH－616型，電阻R選用270K的1／6W的金屬膜電阻。

　　圖2的電源指示燈采用單向?qū)�通的發光二極管。R可選用30K、1/6W金屬膜電阻，單向?qū)�通二極管VD1為1N4004或1N4007。其中的VD1二極管主要用作單向工作，R用作降壓限流。

　　圖3．圖4．圖5所示的電源指示燈選用發光二極管作指示燈。圖3用電阻降壓限流。圖4、圖5用電容降壓限流。圖3和圖4中虛線部分的二極管中VD，可選用IN4002，它的作用是保證發光二極管不被過市的反向電壓擊穿。如一時沒有IN4002，也可省去。圖4中的IC可選用日光燈啟輝器中的金屬化紙介電容器。也可選用0.22-0.33UF/400V滌綸電容器。圖5電路中VD1為穩壓二極管，其穩壓值在5V左右，R為限流電阻，C為降壓電容。圖3．圖4、圖5的發光二極管兩端可互調頭連接照樣能工作，但二極管和穩壓二極管隨之改接。
