會員注冊一、三極管開關電路設計的可行性及必要性
可行性：用過三極管的人都清楚，三極管有一個特性，就是有飽和狀態與截止狀態，正是因為有了這兩種狀態，使其應用于開關電路成為可能。
必要性：假設我們在設計一個系統電路中，有些電壓、信號等等需要在系統運行過程中進行切斷，但是又不能通過機械式的方式切斷，此時就只能通過軟件方式處理，這就需要有三極管開關電路作為基礎了。
二、三極管基本開關電路概述

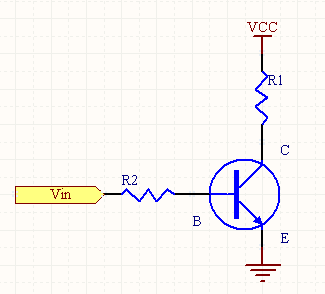

如下（圖.1）就是一個最基本的三極管開關電路，NPN的基極需連接一個基極電阻（R2）、集電極上連接一個負載電阻（R1）
首先我們要清楚當三極管的基極沒有電流時候集電極也沒有電流，三極管處于截止狀態，即斷開；當基極有電流時候將會導致集電極流過更大的放大電流，即進入飽和狀態，相當于關閉。當然基極要有一個符合要求的電壓輸入才能確保三極管進入截止區與飽和區。
三、三極管開關電路設計及分析
（1）截止區、飽和區條件
1、進入截止區條件：上面提到了要使三級管進入截止區的條件是當基極沒有電流時候，但是在什么情況下能達到此要求呢？對硅三極管而言，其基極跟發射極接通的正向偏壓約為0.6V，因此欲使三極管截止，基極輸入電壓（Vin）必須低于0.6V，以使三極管的基極電流為零。通常在設計時，為了令三極管必定處于截止狀態，往往使Vin值低于0.3V。當然基極輸入電壓愈接近0V愈能保證三極管必處于截止狀態。
2、進入飽和區條件：首先集電極要接一個負載電阻R1，基極要接一個基極電阻R2，如圖.1所示。欲將電流傳送到負載上，則三極管的集電極與發射極必須短路。因此必須使Vin達到足夠高的電位，以驅動三極管進入飽和工作區工作。三極管呈飽和狀態時，集電極電流相當大，幾乎使得整個電源電壓Vcc均跨在負載電阻上，如此則Vce便接近于0，而使三極管的集電極和發射極幾乎呈短路。在理想狀況下，根據歐姆定律，三極管呈飽和時，2）基極電流最少應為：
Ib(飽和)=Ic(sat)/β=Vcc/(β*R1)--------（公式2）基極飽和電流
上式表達出了Ic和Ib之間的基本關系，式中的β值代表三極管的直流電流增益，對某些三極管而言，其交流β值和直流β值之間有著甚大的差異。欲使開關閉合，則其Vin值必須夠高，以送出超過或等于（公式2）式所要求的最低基極電流。由于基極回路只是一個基極電阻、基極與發射極接面的串聯電路，故Vin可由下式來求解：
3）基極輸入電壓Vin最少應為：
Vin=Ib(飽和)*R2 + 0.6V=====》Vin=（+0.6V*Vcc*R2）/（β*R1）----（公式3）基極飽和輸入電壓
一旦基極電壓超過或等于(公式3) 式所求得的數值，三極管便導通，即進入飽和區，使全部的供應電壓均跨在負載電阻R1上，而完成了開關的閉合動作。
（2）實例分析之用三極管做為燈泡開關

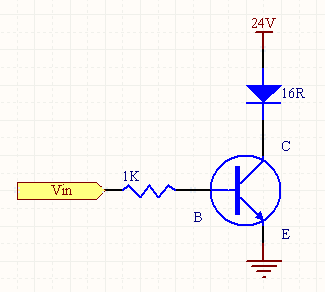

如下電路圖.2所示，燈泡的內阻為16歐姆，基極串接電阻為1K，三極管的直流電流增益為150，現在我們要確定Vin的電壓為多少時候可以使三極管處于截止、飽和狀態，即可以使燈泡點亮或者熄滅。
1、燈泡熄滅
只要Vin小于0.3V，此時三極管進入截止區，集電極沒有電流流過，燈泡自然就熄滅了。
2、燈泡點亮
要使燈泡點亮，則三極管的集電極必須有電流流過，即要進入飽和區。根據公式可計算出:
集電極的飽和電流為（根據公式1）：Ic(飽和)=24V/16R=1.5A
基極飽和電流為（根據公式2）：Ib(飽和)=24V/(150*16)=10mA
基極輸入電壓為(根據公式3)：Vin=10mA*1K+0.6V=10.6V
所以，當Vin大于或等于10.6V時候，燈泡就會點亮；反之，當Vin小于或等于0.3V時候，燈泡會熄滅。
由此例子可以看出，欲利用三極管開關來控制大到1.5A的負載電流的啟閉動作，只須要利用甚小的控制電壓和電流即可。此外，三極管雖然流過大電流，卻不須要裝上散熱片，因為當負載電流流過時，三極管呈飽和狀態，其Vce趨近于零，所以其電流和電壓相乘的功率之非常小，根本不須要散熱片。

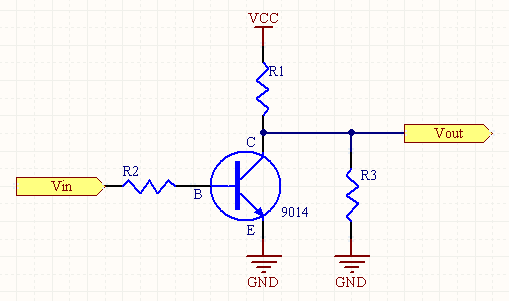

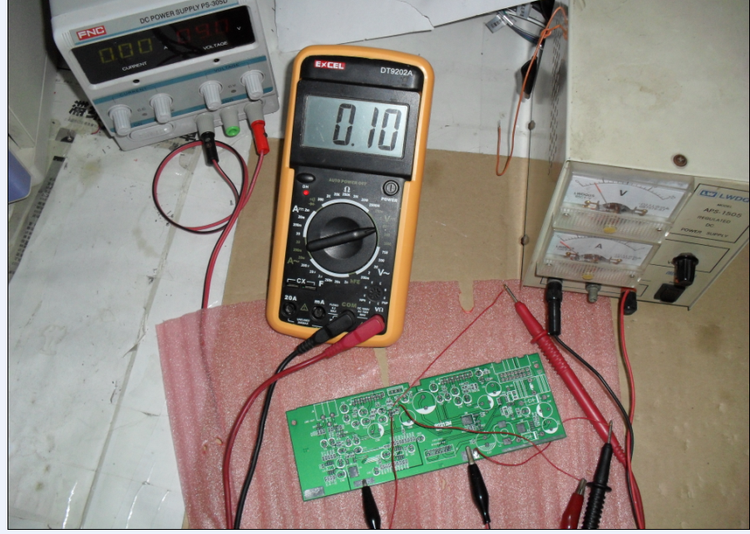

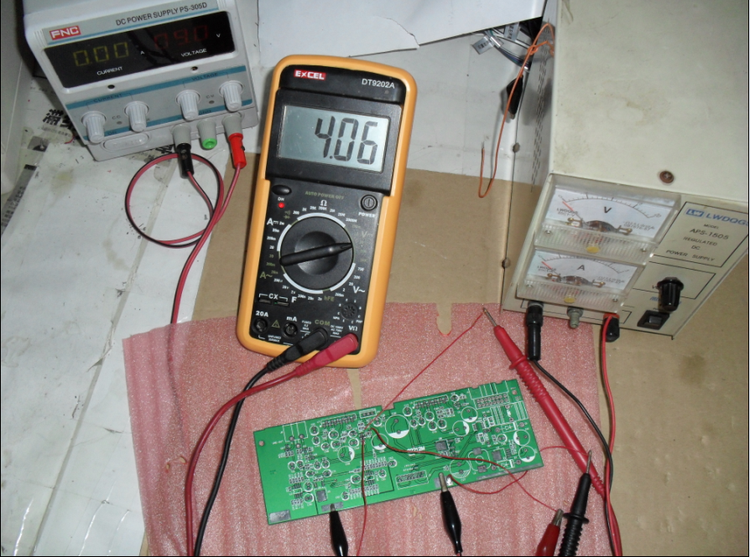

（2）實例分析之用三極管做為電壓輸出開關
1、供電電壓Vcc=9V；Vin使用MCU的GPIO口控制，輸出電壓為：0V與3.3V；要求Vout的輸出電壓為4V/10mA。
2、9014的技術參數：
集電極最大耗散功率PCM＝0.4W（Tamb=25℃）
集電極最大允許電流ICM=0.1A 集電極基極擊穿電壓BVCBO=50V 集電極發射極擊穿電壓BVCEO=45V 發射極基極擊穿電壓BVEBO=5V基極發射極飽和壓降VBE(sat)=1V (IC=100mA; IB=5mA)
β=150
