原理

水位控制電路圖水位控制器原理

1. 本電路能自動控制水泵電動機，當水箱中的水低于下限水位時，電動機自動接通電源而工作；當水灌滿水箱時，電動機自動斷開電源。該控制電路只用一只四組雙輸入與非門集成電路(CD4011)，因而控制電路簡單，結構緊湊而經濟。供電電路采用12V直流電源，功耗非常小。

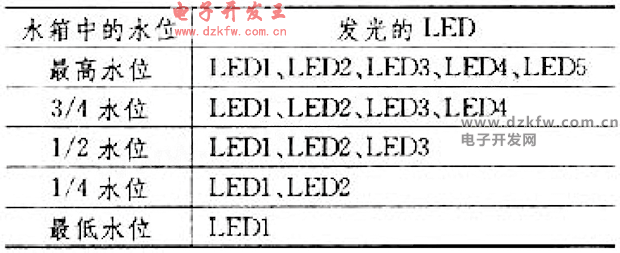

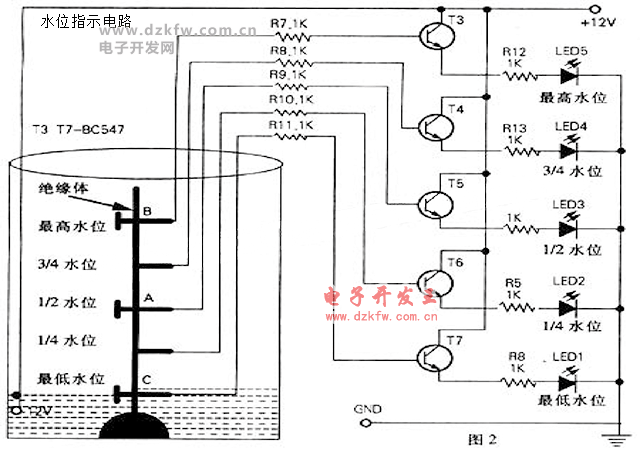

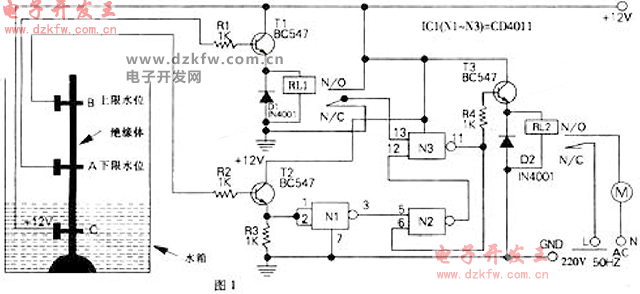

控制器電路如圖1所示。指示器電路如圖2所示。
