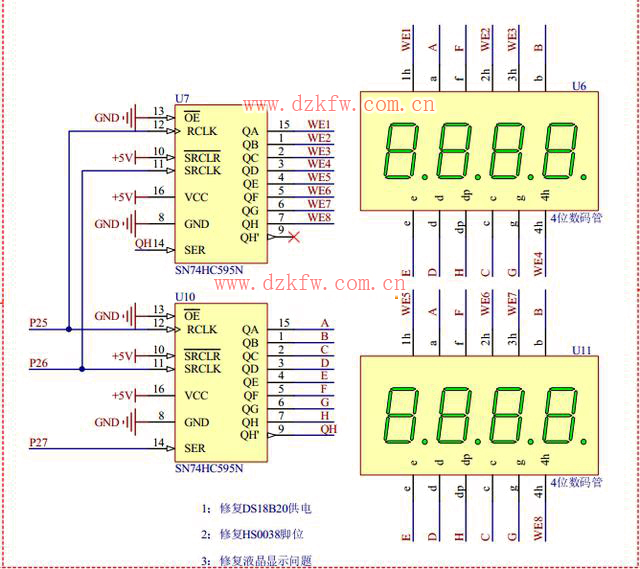

多數人也都知道，51單片機的入門第一篇就是Led燈的操作，當然了，那也是最基本的操作。上次玩完LED燈，就相當于是入門，今天我們來看看數碼管，對于數碼管，大家可以是再熟悉不過了，生活中處處都可以見到各種各樣的數碼管，但是你知道其內部的原理嗎，其實還是相當簡單的，老樣子，我們要玩什么，當然是先看看這個部分的原理圖了：

由原理圖可知，八個數碼管并不是直接接在單片機的IO口上的，而是用了74HC595芯片，那么我們要想驅動數碼管，就必須了解595芯片到底是個什么玩意兒，大多數開發板并沒有使用這個芯片。

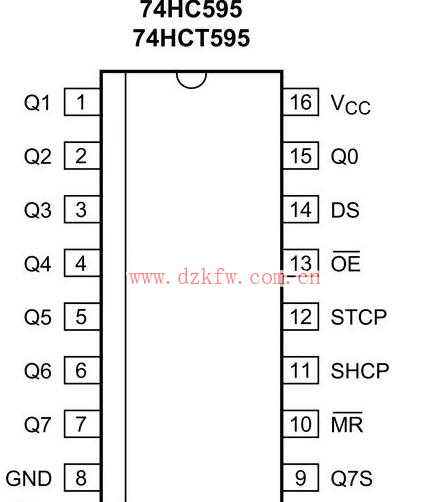

74HC595
74HC595芯片的作用就是把串行的信號轉為并行的信號。關于這個芯片的詳細信息以及時序問題，我不在這里詳細敘述，大家去問百度去，百度一大堆資料。
只談?wù)?4HC595芯片的使用步驟
第一步：將要準備輸入的唯一數據移入74HC595數據輸入端上。送位數據到595芯片。
第二步：將位數據逐步移入74HC595，即SCL產生一個上升沿，將SI上的數據移入74HC595移位寄存器中，先送低位，再送高位。
第三步：并行輸出數據，即數據并出。RCK產生一上升沿，將由QA-QH上已移入數據寄存器中的數據送入輸出鎖存器。
根據原理圖可以知道，數碼管驅動設計到兩個74HC595芯片，一個芯片的輸出用于控制數碼管的位選，另一個芯片的輸出控制數碼管的段選，兩個芯片的12號引腳同時受單片機的P2.5引腳控制，兩個芯片的11號引腳同時受到單片機的P2.6引腳控制，段選數據和位選數據都是通過單片機引腳P2.7發送，在控制時鐘引腳P2.6的控制下，當P2.6出現上升沿時，單片機通過P2.7引腳向505芯片內部發送數據，應先發送位選數據，當八位位選數

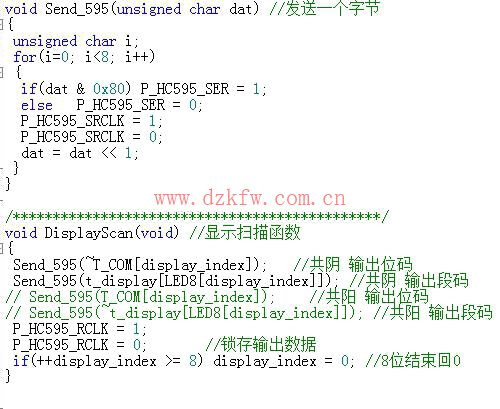

據在P2.7引腳產生的8個上升沿的作用下，從高位到低位一次存于Q7——Q0上。感覺說了這么多，已經有人懵逼了，覺得很煩，算啦，直接上代碼大家瞅瞅吧,我只給大家看看驅動代碼，至于main主函數里面的，相信大家自己可以完成：

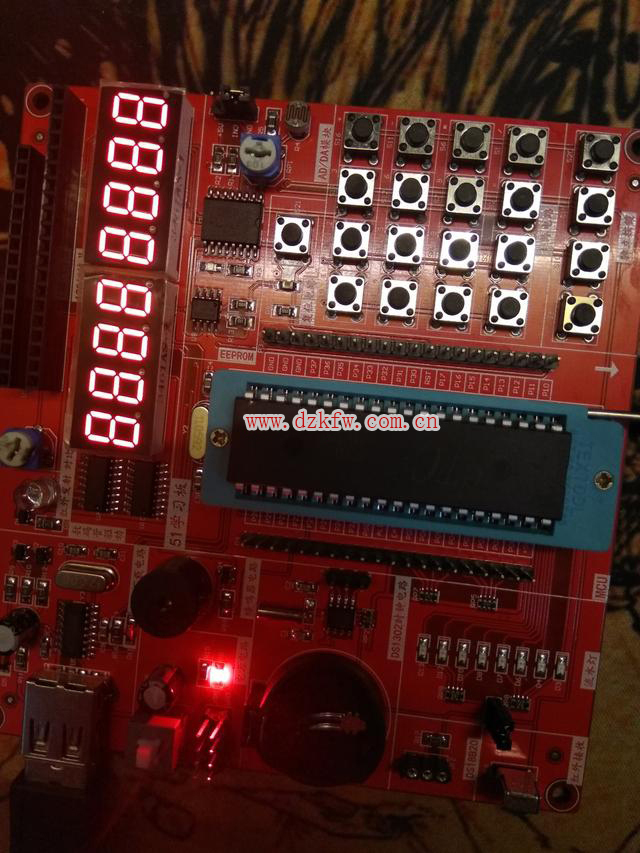

實驗效果
