很多電子電路NE555定時器IC這里已經出版，這僅僅是另一個one.Here是定時器IC NE55基于警笛的電路圖。該電路使用兩個選用NE555定時器IC和他們每個非穩態multivibrators.The電路有線可以從什么之間的6至15V直流供電，相當loud.By連接一個額外的功率放大器輸出，你可以進一步增加響度。
IC1是一個緩慢的多諧振蕩器工作在20HZ @占空比為50％和IC2為快速多諧振蕩器工作在有線周圍600Hz.The輸出的第一個非穩態mutivibrator有線連接到IC2的輸入控制電壓（PIN5）。這使IC2的輸出由IC1的輸出頻率調制，給人一種警笛效果。在簡單的話，IC2的輸出頻率由IC1的輸出控制。

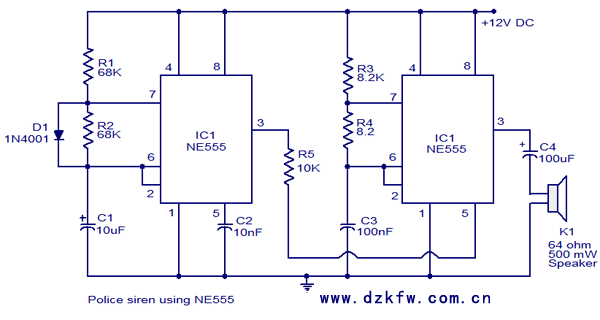

電路圖。
注意事項。
- 該電路可組裝一個高性能板。
- 我用12V直流供電電路。
- 而不是使用兩個NE555定時器IC，你也可以使用一個單一的NE556定時器。
