演示視頻：

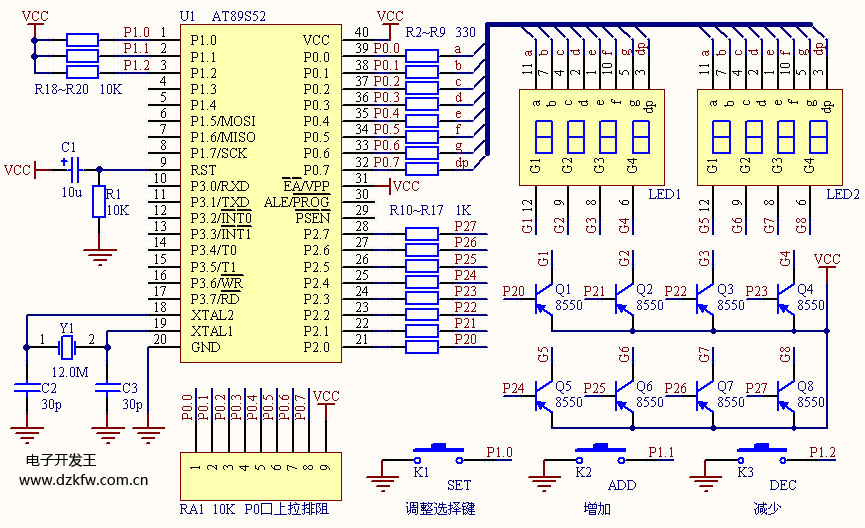

　　電路原理圖：

　　匯編程序設計：

/**************************************************************
程序名稱：51單片機8位數碼管數字鐘匯編程序
簡要說明：實現24小時制電子鐘，8位數碼管顯示，顯示時分秒
    顯示格式：23-59-59（小時十位如果為0則不顯示）
    通過3只按鍵來調整時間
    調整選擇鍵SET_KEY：P1.0；通過選擇鍵選擇調整位，選中位閃爍
    增加鍵ADD_KEY：P1.1；按一次使選中位加1
    減少鍵DEC_KEY；P1.2；按一次使選中位減1
    如果長按ADD_KEY或DEC_KEY，識別后則進行調時快進，此時停止閃爍
    如果選中位是秒，則按增加鍵或減少鍵都是將秒清零
    P0口輸出數碼管段選信號，P2口輸出數碼管位選信號。晶振12M
編    寫：JiangX.net
最后更新：08/12/31晚
**************************************************************/
  ORG 0000H   ;程序入口地址
  LJMP START
  ORG 000BH   ;定時器0中斷入口地址
  LJMP TIMER_0

  ORG 0300H

/*****程序開始，初始化*****/
START:
  SETB 48H   ;使用一個bit位用于調時閃爍標志
  SETB 47H   ;使用一個bit位用于產生脈沖用于調時快進時基
  MOV R1,#0   ;調整選擇鍵功能標志：0正常走時、1調時、2調分、3調秒

  MOV 20H,#00H  ;用于控制秒基準時鐘源的產生
  MOV 21H,#00H  ;清零秒寄存器
  MOV 22H,#00H  ;清零分寄存器
  MOV 23H,#00H  ;清零時寄存器
  MOV 24H,#00H  ;用于控制調時閃爍的基準時鐘的產生

  MOV IP,#02H   ;IP,IE初始化
  MOV IE,#82H
  MOV TMOD,#01H  ;設定定時器0工作方式1
  MOV TH0,#3CH
  MOV TL0,#0B0H  ;賦定時初值，定時50ms
  SETB TR0   ;啟動定時器0
  MOV SP,#40H   ;重設堆棧指針

/*****主程序*****/
MAIN:
  LCALL DISPLAY   ;調用顯示子程序
  LCALL KEY_SCAN   ;調用按鍵檢測子程序
  JZ MAIN    ;無鍵按下則返回重新循環
  LCALL SET_KEY   ;調用選擇鍵處理子程序
  JB 46H,MAIN   ;如果已進行長按調整（調時快進），則不再執行下面的單步調整
  LCALL ADD_KEY  ;調用增加鍵處理子程序，加一
  LCALL DEC_KEY  ;調用減少鍵處理子程序，減一
  LJMP MAIN    ;重新循環

/*****定時器中斷服務程序*****/
TIMER_0:
  PUSH ACC
  PUSH PSW    ;保護現場
  MOV TH0,#3CH
  MOV TL0,#0B0H   ;重新賦定時初值
  CPL 47H    ;產生脈沖用于調時快進時基
  INC 24H
  MOV A,24H
  CJNE A,#10,ADD_TIME ;產生0.5秒基準時鐘，用于調時閃爍
  CPL 48H    ;取反調時閃爍標志位
  MOV 24H,#00H

ADD_TIME:     ;走時
  INC 20H
  MOV A,20H
  CJNE A,#20,RETI1 ;產生1秒基準時鐘
  MOV 20H,#00H   ;一秒鐘時間到，清零20H
  MOV A,21H
  ADD A,#01H
  DA A     ;作十進制調整
  MOV 21H,A
  CJNE A,#60H,RETI1
  MOV 21H,#00H   ;一分鐘到
  MOV A,22H
  ADD A,#01H
  DA A
  MOV 22H,A
  CJNE A,#60H,RETI1
  MOV 22H,#00H   ;一小時到
  MOV A,23H
  ADD A,#01H
  DA A
  MOV 23H,A
  CJNE A,#24H,RETI1
  MOV 23H,#00H   ;到24點,清零小時

RETI1:
  POP PSW
  POP ACC    ;恢復現場
  RETI     ;中斷返回

/*****顯示處理*****/
DISPLAY:
  MOV A,21H    ;秒
  ANL A,#0FH
  MOV 2FH,A   ;轉換出秒個位，存入2FH
  MOV A,21H
  ANL A,#0F0H
  SWAP A
  MOV 2EH,A   ;轉換出秒十位，存入2EH
  JB 46H,MIN   ;如果長按按鍵（調時快進），則跳過閃爍處理程序
  CJNE R1,#3,MIN  ;如果R1為3，閃爍秒位待調整
  JB 48H,MIN
  MOV 2FH,#0AH  ;使該位為10，查表得到使該位不顯示的輸出
  MOV 2EH,#0AH

MIN:
  MOV A,22H    ;分
  ANL A,#0FH
  MOV 2DH,A   ;轉換出分個位，存入2DH
  MOV A,22H
  ANL A,#0F0H
  SWAP A
  MOV 2CH,A   ;轉換出分十位，存入2CH
  JB 46H,HOUR   ;如果長按按鍵（調時快進），則跳過閃爍處理程序
  CJNE R1,#2,HOUR  ;如果R1為2，閃爍分位待調整
  JB 48H,HOUR
  MOV 2DH,#0AH  ;使該位為10，查表得到使該位不顯示的輸出
  MOV 2CH,#0AH

HOUR:
  MOV A,23H    ;時
  ANL A,#0FH
  MOV 2BH,A   ;轉換出時個位，存入2BH
  MOV A,23H
  ANL A,#0F0H
  SWAP A
  MOV 2AH,A   ;轉換出時十位，存入2AH
  JB 46H,DISP   ;如果長按按鍵（調時快進），則跳過閃爍處理程序
  CJNE R1,#1,DISP  ;如果R1為1，閃爍時位待調整
    JB 48H,DISP
  MOV 2BH,#0AH  ;使該位為10，查表得到使該位不顯示的輸出
  MOV 2AH,#0AH

/*****數碼管動態掃描顯示*****/
DISP:
  MOV DPTR,#TABLE
  MOV A,2FH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.7
  LCALL DELAY
  SETB P2.7   ;顯示秒個位

  MOV A,2EH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.6
  LCALL DELAY
  SETB P2.6   ;顯示秒十位

  MOV A,#0BFH
  MOV P0,A
  CLR P2.5
  LCALL DELAY
  SETB P2.5   ;顯示“-”

  MOV A,2DH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.4
  LCALL DELAY
  SETB P2.4   ;顯示分個位

  MOV A,2CH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.3
  LCALL DELAY
  SETB P2.3   ;顯示分十位

  MOV A,#0BFH
  MOV P0,A
  CLR P2.2
  LCALL DELAY
  SETB P2.2   ;顯示“-”

  MOV A,2BH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.1
  LCALL DELAY
  SETB P2.1   ;顯示時個位

  MOV DPTR,#TABLE1 ;該位使用TABLE1以消除前置0
  MOV A,2AH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.0
  LCALL DELAY
  SETB P2.0   ;顯示時十位
  RET

/*****按鍵檢測子程序*****/
KEY_SCAN:
  CLR 46H    ;關閉長按調整（調時快進）標志
  MOV P1,#0FFH   ;將P1口設置成輸入狀態
  MOV A,P1
  CPL A
  ANL A,#07H   ;P1口低3位連接3個按鍵，只判斷該3位
  JZ EXIT_KEY   ;無鍵按下則返回
  LCALL DELAY   ;延時去抖動
  MOV A,P1   ;重新判斷
  CPL A
  ANL A,#07H
  JZ EXIT_KEY   ;鍵盤去抖動
  MOV R5,A    ;臨時將鍵值存入R5
  MOV R4,#00H   ;用于控制調時快進速度
  ;設置為00H是為了在進入長按處理前加長延時區分用戶的長按與短按，防止誤快進

LOOP:      ;進入長按處理
  LCALL DISPLAY  ;使長按時顯示正常
  MOV A,P1
  CPL A
  ANL A,#07H
  JB 47H,LOOP1
  INC R4    ;調時快進間隔時間基準加1

LOOP1:
  CJNE R1,#03H,LOOP2 ;如果調秒時長按，則不處理
  LJMP LOOP3

LOOP2:
  CJNE R4,#99H,LOOP3
  MOV R4,#70H   ;確認用戶長按后，重新設定起始值，加快調時快進速度
  SETB 46H   ;長按調整（調時快進）標志
  LCALL ADD_KEY
  LCALL DEC_KEY

LOOP3:
  JNZ LOOP    ;等待鍵釋放
  MOV A,R5   ;輸出鍵值
  RET

EXIT_KEY:
  RET

/*****延時子程序*****/
DELAY:
  MOV R7,#150
  DJNZ R7,$
  RET

/*****選擇鍵處理子程序*****/
SET_KEY:
  CJNE R5,#01H,EXIT ;選擇鍵鍵值
  INC R1    ;調整選擇功能標志加一
  CJNE R1,#4,EXIT
  MOV R1,#0
  MOV 24H,#00H  ;調時閃爍基準清零
  RET

/*****增加鍵處理子程序*****/
ADD_KEY:
  CJNE R5,#02H,EXIT ;增加鍵鍵值
  CJNE R1,#01H,NEXT1 ;選擇鍵功能標志為1，調時，否則跳出
  MOV A,23H
  ADD A,#01H
  DA A
  MOV 23H,A
  CJNE A,#24H,EXIT
  MOV 23H,#00H

NEXT1:
  CJNE R1,#02H,NEXT2 ;選擇鍵功能標志為2，調分，否則跳出
  MOV A,22H
  ADD A,#01H
  DA A
  MOV 22H,A
  CJNE A,#60H,EXIT
  MOV 22H,#00H

NEXT2:
  CJNE R1,#03H,EXIT ;選擇鍵功能標志為3，調秒，否則跳出
  MOV 21H,#00H  ;如增加鍵按下直接清零秒
  RET

/*****減少鍵處理子程序*****/
DEC_KEY:
  CJNE R5,#04H,EXIT ;減少鍵鍵值
  CJNE R1,#01H,NEXT3 ;選擇鍵功能標志為1，調時，否則跳出
  MOV A,23H
  ADD A,#99H
  DA A
  MOV 23H,A
  CJNE A,#99H,EXIT
  MOV 23H,#23H

NEXT3:
  CJNE R1,#02H,NEXT4 ;選擇鍵功能標志為2，調分，否則跳出
  MOV A,22H
  ADD A,#99H
  DA A
  MOV 22H,A
  CJNE A,#99H,EXIT
  MOV 22H,#59H

NEXT4:
  CJNE R1,#03H,EXIT ;選擇鍵功能標志為3，調秒，否則跳出
  MOV 21H,#00H  ;如較少鍵按下直接清零秒
  RET

/*****萬用返回子程序*****/
EXIT:
  RET

/*****數碼管字形編碼表*****/
TABLE:
  DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;字形顯示編碼

TABLE1:
  DB 0FFH,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;小時位的十位數編碼，該位如果為0則不顯示

  END     ;程序結束
