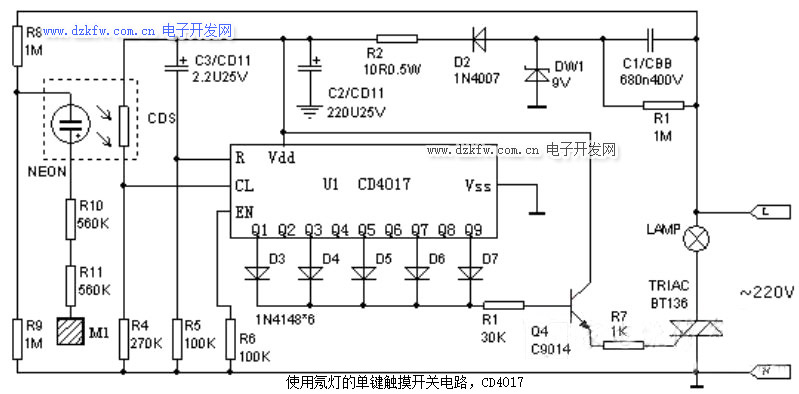

觸摸式照明開關是一種非常實用的電子開關，用手觸摸一下導電片，就能實現開關動作 ，使用方便可靠、電路簡單、性能穩定、壽命長、節電效果明顯。適合于愛好者自制。電路原理如圖1所示。接通電源后，因C3、R5的微分作用，CD4017自動復位清零，插座為斷電狀態。當人手觸摸M1后，氖燈發光，CDS的阻值減小使U1的CL端變?yōu)楦唠娖剑琎1由此輸出高電平，使TRIAC導通點亮燈泡。當人手再一次觸摸M1后，U17計數一次，Q1變?yōu)榈碗娖剑琎2輸出高電平，依次類推，從而實現觸摸開關功能。市電兩輸入線分別通過R8、R9接至觸摸電路，因此安裝時無需區分相線、零線。CDS的亮阻為20K，暗阻大于2MΩ。

    IC選用CD4017集成電路；可控硅選用BT13；VT選用9014，C1選用耐壓值為400V的聚丙烯電容器；C2、C3均選用耐壓值為25V的鋁電解電容器，DW1選用1W、9V的硅穩壓二極管。電阻選用1/4W或1/8W金屬膜電阻器或碳膜電阻器。電路安裝完成后，只要線路正確，一般無需調試即可正常使用。

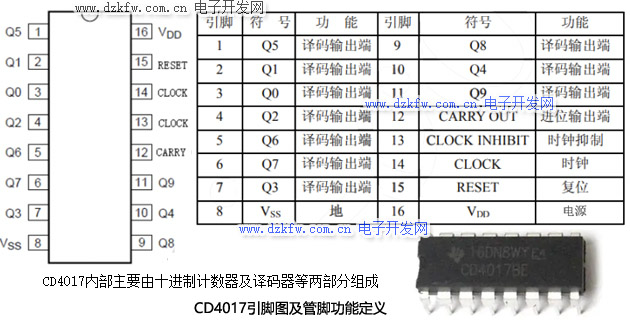

CD4017是一種十進制計數器/脈沖分配器，它具有十個譯碼輸出端，一個時鐘輸入端，一個清除端，一個禁止端以及一個進位端。其時鐘輸入端具有施密特整形功能，對輸入上升時間和下降時間無限制。CD4017常被用于計數、定時等電路中。

CD4017內部主要由十進制計數器及譯碼器等兩部分組成。這兩部分由基本的邏輯門電路組成，其中5個D觸發器構成了5個約翰遜(Johnson)計數器，10個與門電路構成了輸出譯碼器。

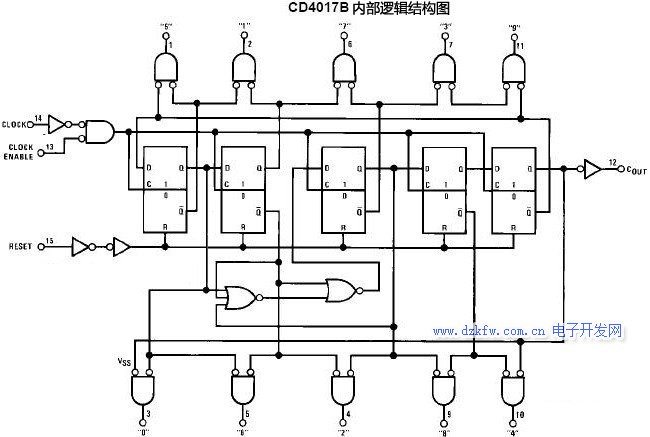

CD4017內部邏輯結構圖

十進制計數器實際上是一個串行的移位寄存器，它由前一級的輸出端去觸發后一級的輸入端，這種結構的計數器具有結構簡單、工作可靠、速度快并且只需單個輸入端即可進行計數，2輸入端與門即可實現譯碼輸出。

當加上清零脈沖后，Q1～Q5均輸出0，由于Q1的數據輸入端D1是Q5輸出的反碼，因此當輸入第—個時鐘脈沖后，Q1輸出1，這時Q2-Q5均依次進行移位輸出，Q1的輸出移至Q2，Q2的輸出移至Q3，如果繼續輸入脈沖，則Q1為新的Q5，Q2-Q5依次移位輸出。

5個約翰遜計數器總共可以輸出32種二進制計數組合，十進制輸出只用到了其中的十個計數輸出，但由于電路的隨機性，可能會輸出不需要的22種狀態，即偽碼狀態。為了避免這種狀態的輸出，在第三級的計數器前增加了由兩級門電路組成的邏輯處理部分，D觸發器的輸出并不直接連到下一級的輸入端，這樣在上電的瞬間，能夠快速進入我們所需要的十種計數輸出。
