一、電路說明：
搶答器可以根據搶答情況，顯示優先搶答者的號數，同時蜂鳴器發聲，表示搶答成功。搶答器由搶答，編碼，優先，鎖存，數顯及復位電路組成。
本搶答器電路可同時進行八路優先搶答。按鍵按下后，蜂鳴器發聲，同時（數碼管）顯示優先搶答者的號數，搶答成功后，再按按鍵，顯示不會改變，除非按復位鍵。復位后，顯示清零，可繼續搶答。S1～S8 為搶答鍵；S9 為復位鍵；CD4511 是一塊含BCD—7 段鎖存/譯碼/驅動電路于一體的集成電路，其中1、2、6、7 為BCD 碼輸入端，9～15 腳為顯示輸出端，3 腳（LT）為測試驗出端，當"LT"為0 時，輸出全為1，4 腳（BI）為消隱端，BI 為0 時輸出全為0，5 腳(LE)為鎖存允許端，當LE 由"0"變?yōu)?1"時，輸出端保持LE 為0時的顯示狀態。16 腳為電源正，8 腳為電源負。電路的供電電壓是4.5V，套件中配有三節5號電池盒，方便使用。。

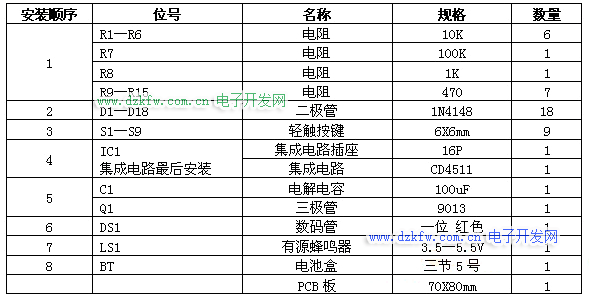

二、元件清單：

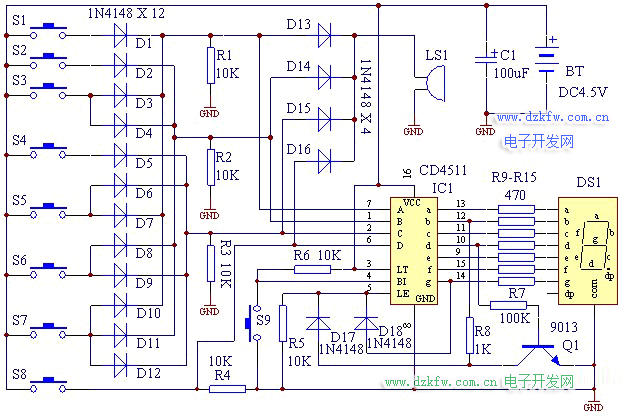

三、電路原理圖：

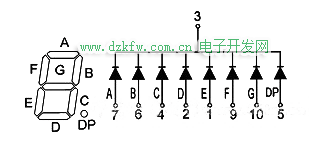

四、數碼管引腳圖：

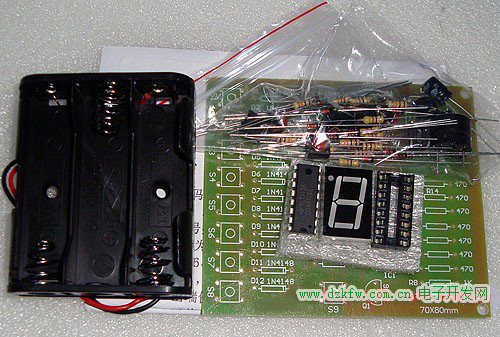

五、未焊接的散件圖：

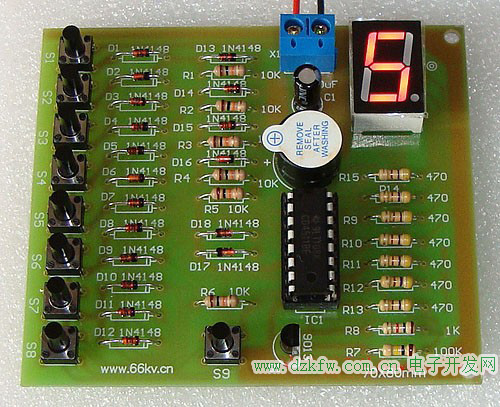

六、焊接好的成品圖：（套件包含電池盒）
