簡單的八路數顯搶答器制作

　　一般搶答器電路復雜，要通過仿真器、應用軟件、計算機等輔助設備才能驗證完成，對于初學者來說，顯得有些力不從心。筆者設計的該款電路非常簡單，只要按圖一試，就能裝成一臺簡單的八路搶答器。

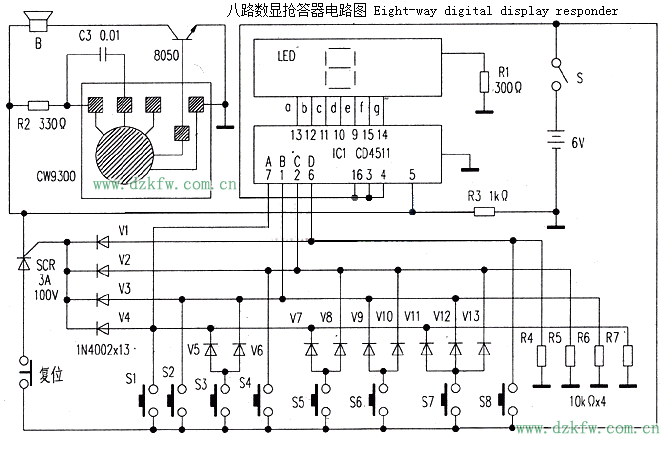

　　電路原理如附圖，它由IC1和一個編碼開關以及控制器等組成。編碼開關是由IC1中的輸入端A、B、C、D與二極管和按鍵組成。驗證編碼開關是否正確，只要按住任意一個按鍵。使它有一個正電平輸入，數碼管就會顯示相應的數字來。A、B、C、D這四條編碼線。分別是1、2、4、8。3則是由1+2同時輸入一個正電平獲得，5則由1+4獲得，6則由2+4獲得，7則由1+2+4獲得，二極管是起反向截止作用的。

　　控制器是由可控硅和IC1的控制端(IC1的⑦、①、②、⑥腳)構成。當任意按下一個按鍵時，可控硅都會被觸發導通，使IC1的控制端始終保持有一個高電平的輸入.因此所按的數字得以鎖存。這樣，后按下的按鍵就不能起作用，數碼管就只顯示先按下的鍵號。

　　這里的可控硅另一端與音樂片的正極相連。當可控硅導通時，使音樂片得以通電發聲。從而完成整個搶答功能。該音樂片上電即能觸發，也能自動停止，因此無需設暫停鍵。

　　當按下復位鍵時。可控硅被切斷電源而截止，IC1的控制端則由高電平轉變為低電平而清零。為下一次搶答做準備。
