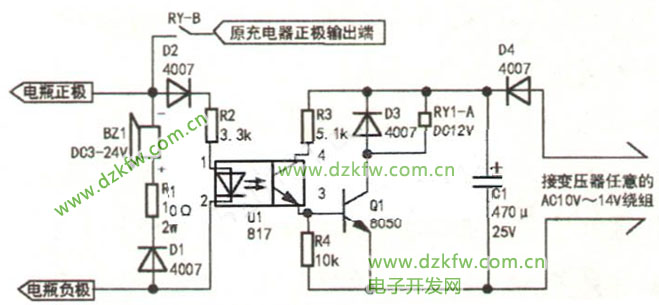

在廣大農村有很多采用變壓器降壓的充電器。在對電瓶充電時，若將電瓶的正、負極性與充電器的輸出電源極性接反，則會把變壓器或整流全橋燒壞。筆者設計了一電路可以解決此問題，電路如圖1所示。BZ1、R1、D1組成極性接反報警電路。當接反電瓶時，D1導通，經限流電阻R1為訊響器(或蜂鳴器)供電，BZ1鳴叫;當電瓶極性接對時，D1截止，BZ1不工作。BZ1可選市場上常見的3V~24V訊響器，有直響和斷響兩種可供選擇。

 一款充電器防反接報警電路，電池充電器接反報警電路

    D2和R2、U1組成極性識別電路，當電瓶極性接對時，D2導通，電流經R2及U1的①、②腳形成回路，U1內部發光二極管發光，③、④腳內部的光電三極管導通，Q1飽和導通，繼電器吸合，可正常充電。如果電瓶極性接反，Q1截止，繼電器斷開，充電回路無法形成，也就不會燒全橋和變壓器了。若該電路工作不可靠，可適當調整R3或R4的阻值。

   D4和C1為控制電路的供電的整流濾波元件，建議接變壓器的AC12V~24V繞組，因?yàn)檫@個繞組輸出電壓經整流濾波后約為14V，有利于Q1穩定工作。
