應急燈自動充電器電路

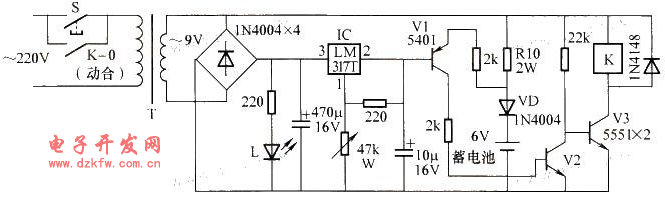

電路工作原理：由圖 可知，IC為VI基極提供基準電壓，繼電器K實現開關S自鎖和自動斷電。當接上蓄電池后，按動S，電源指示燈L點亮，同時K得電吸合，K被K的觸點K-0自鎖，充電開始。此時由于蓄電池欠電，V1發射極電壓低于7.5V＋O.65V，V1截止，V2也截止，但對V3無影響。當蓄電池電壓充至7.5V時，V1發射極電壓為7.5V＋0.65V，V1飽和導通，V2也導通，V3基極因電壓下降而截止，K失電釋放，K-0斷開，充電停止，指示燈L熄滅。通過調節RP還可對不同電壓的電池充電。電路中的二極管VD是隔離二極管，可防止蓄電池反向放電。
元器件選擇：R為充電限流電阻，可在5～10Ω間選取，其他元件無特殊要求，按圖標選用即可。

6V應急燈充電器電路如圖所示
