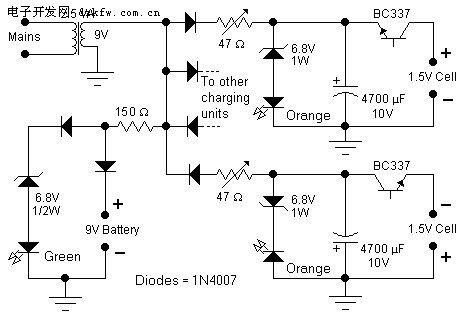

此電路是專門為堿性電池充電而設計的。在各自的充電電路中，晶體管的特別連接法,使得它不斷振蕩，一通一斷地，用此方式把積累在電容器里的電荷傳送到電池。對一個1.37V的電池充電時，橙色的LED 閃動大約每分鐘5 次。對于一個完全未充的電池，閃動會更快，但當電池充電愈多時閃動會減慢，一直到停為止。你可以讓電池留在充電器里，它將會以小電流充電并維持在1.6V 左右。為了設定正確的電壓，你需要連接一個新的，沒用過的電池并且調整電容器直到振蕩開始，然后停一下直到沒有振蕩產生，電路已經準好備工作了。請使用指定的晶體管，彩色LED，齊納電壓和額定功率，因為它們將決定通過電池的最終電壓。
    本電路也是一個簡單的9V 充電電路：它會充電到大約9.3V 并且保持小電流充電：在充電的時候綠色的LED 將會熄滅，而當電池接近它的最終電壓時綠色LED 將會常亮。
    一個2.5V 的變壓器可同時充電4 顆電池，雖然在圖表上只顯示了2 顆。為了將電路與電路之間的干擾減到最低，它們除了變壓器相同之外其它都不同，為了讓變壓器的負載平衡，一半的充電元件會采用正正弦波，而另一半采用負正弦波。請使用高頻共射極電流增益晶體管，例如BC337-25 或者更好的BC337-40。有時晶體管的散射參數有可能使得它無法發生振蕩。用一個微弱的高頻齊納電壓：7.5V 代替6.8V 或者一個綠色的LED 代替橙色的LED。
    所有類型的堿性電池都可再充：對于一個完全放完電的AA 電池或9V 電池充電時間需要1天，而一個大型D 型電池將要幾天。最好的方法是不要把電池或蓄電池完全放電，而是經常短時間的充電，雖然這不容易做到的。不要嘗試去充一個完全放電了的或者有輕微損壞的電池。
    我成功的嘗試了充NiMH 電池。盡管這類電池的充電指標和堿性電池的不同，電路似乎工作良好。不要讓電池永遠留在充電器里，因為有可能充電過度，特別是較小的電池。電源變壓器必須適合每個國家的可用電壓：通常230Vac 或155Vac。
