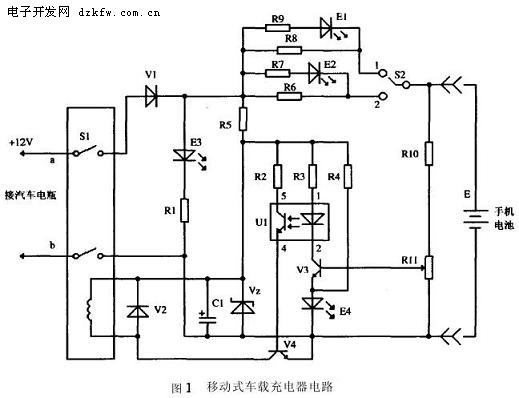

移動通信的對講機均采用充電式電池作為電源，電池容量在100mAh至2200mAh之間，并配備專用充電器。充電器采用市電作電源，在無市電的條件下充電成為一個難點，特別是在車上。為此圖1電路示出了移動式車載充電器。它采用汽車電瓶作電源，具有快慢兩種充電方式選擇，同時還具有電壓檢測自動關機功能。當檢測到電池充滿電后，能夠自動切斷電源，避免了電池的過充電。圖示電路適用于使用7.2V 電池的日本KENWOOD公司生產的TK-278(150MHz)對講機及TK-378(400MHz)對講機等電池。如需要對其他規格電池充電，可通過調整R11的取樣電壓，以滿足被充電電池充滿電后能夠自動關機。

電路結構與特點
    在充電電路中，+12V電源經開關組件S1、保護二極管V1、限流電阻R8(或R6)后對電池充電。E3、R1組成電源指示電路。R8、R6分別是快充電和慢充電時的限流電阻，改變其阻值可改變充電電流。
    E1、E2分別是快充電和慢充電時的指示燈。R9、R7為限流電阻。S2為“快”、“慢”充電選擇開關。
    在電壓檢測電路中，R4、E4提供基準電壓，其中E4為發光二極管，利用其發光時的正向壓降作為基準電壓加到V4的發射級，由R10、R11構成電池電壓檢測電路，從R11中心抽頭上取出檢測電壓，加至V3的基極，與發射極電壓進行比較后，去控制自動關機電路工作。
    當對講機電池兩端電壓升高到8.6V時，表示手機電池已充滿電，經R11取樣后加到V3基極的電壓大于2.8V，而發射極電壓穩定在2.2V，此時V3導通，光電耦合器的U1的4、5腳導通，從而使V4導通，開關組件的線圈中有電流流過，使S1復位實現了自動關機。這部分電路的供電電源取自+12V電源，經S1、V1后，由R5限流、VZ穩壓、C1濾波后獲得9V的穩定直流電源提供給電路工作。


元器件選擇
     在圖1中，V1、V2選用1N4004硅整流二極管；VZ選用9V穩壓管，功率為0.5W；E1、E3、E4選用Φ3mm紅色、E2選用綠色發光二極管；V3選用3DG4等NPN型三極管；V4選用3DG1308等開關管； U1選用4N25或4N30型光電耦合器；S1為開關組件，它不同于一般的開關，可選用彩電專用開關（帶遙控交流關機的開關）；R1、R7、R9選用1k，R10 選用4.7k，R2 選用10k，R3、R4選用1.2k，均為RJ-1/4W電阻器；R5選用47Ω，R8選用18Ω，R6選用36Ω ，均為RJ-1W電阻器；R11選用100k 1/2W電位器；C1選用100 uF/16V電解電容器；S2選用2刀波段開關。

電路組裝與調試
  將電路中的所有元器件裝在一塊印制電路板上，檢查連接無誤后便可調試。將a、b兩線接在汽車電瓶上，注意極性不可接反，并將R11調到最小位置，取可充電電池一塊（7.2V/1100mAh）接在電路中充電，接通電源開關S1，此時E3、E4、E1或E2均應發光，若其中一只不發光，則應仔細檢查電路，然后用萬用表監測充電電池兩端電壓，當電壓升高到8.6V時表示充電電池已充滿電，這時調節R11使光電耦合器工作，V4導通，開關S1復位切斷電源，調整完后，充電器便可投入使用。
