ATX電源的特點:與AT電源相比，ATX電源增加了“+3.3V、+5VSB、PS－ON
”三個輸出。其中“+3.3V”輸出主要是供內存用，而“+5VSB”、“PS－ON”輸出則體現了ATX電源的特點。ATX電源最主要的特點就是，它不采用傳統的市電開關來控制電源是否工作，而是采用“+5VSB、PS－ON”的組合來實現電源的開啟和關閉，只要控制“PS－ON”信號電平的變化，就能控制電源的開啟和關閉。“PS－ON”小于1V伏時開啟電源，大于4.5伏時關閉電源。和AT電源不一樣，ATX電源除了在線路上作了一些改進，其中最重要的區別是，關機時ATX電源本身并沒有徹底斷電，而是維持了一個比較微弱的電流。同時它利用這一電流增加了一個電源管理功能，稱為Stand-By。它可以讓操作系統直接對電源進行管理。通過此功能，用戶就可以直接通過操作系統實現軟關機，而且還可以實現網絡化的電源管理。如在電腦關閉時，可以通過網絡發出信號到電腦的Modem上，然后監控電路就會發出一個ATX電源所特有的+5V SB激活電壓，來打開電源啟動電腦，從而實現遠程開機。

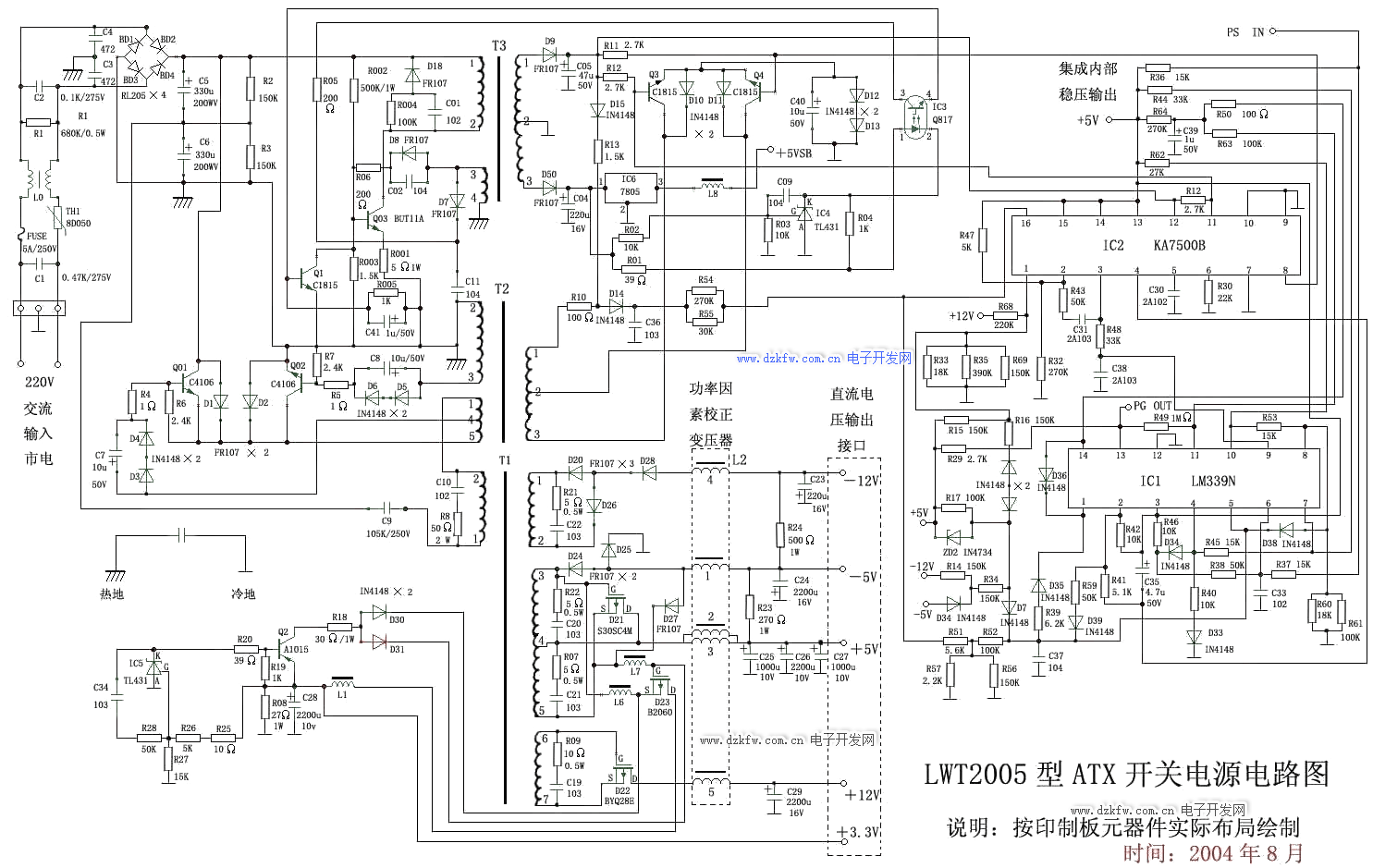

點擊查看大圖

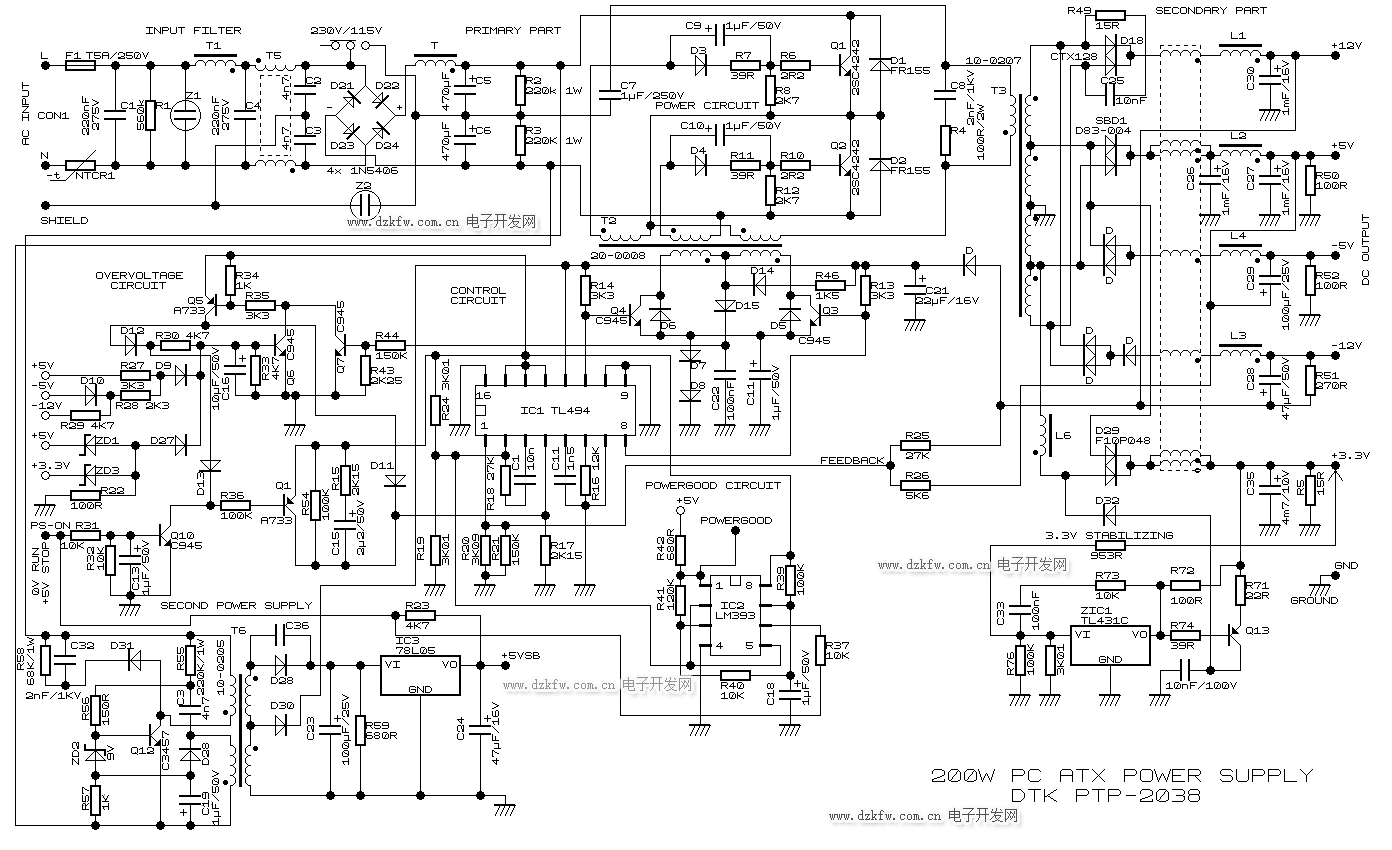

點擊查看大圖
