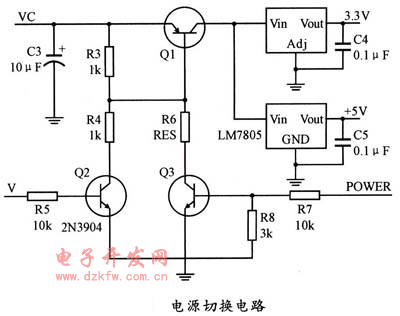

電源切換電路主要的功能是在系統關機時，轉由鋰電池給USB供電并完成數據的保存，其電源切換如圖4所示。圖中，當外部開機后，V為高電平使三極管Q2導通，同時把Q1的基極拉至低電平，使其導通。外部電源V經過二極管D1后(VC)給單片機電路和USB供電。由于程序在初始時把POWER置高，所以，此時Q2也是導通的。當系統關機后，V變成低電平，三極管Q2截止。但是，由于此時Q3是導通的，所以Q1仍導通，只是此時是由鋰電池供電來完成數據的保存，這時，單片機的定時器l開始工作，并在延時10 s后，使POWER的輸出為低電平，從而使Q3關斷，并最終使Q1的基極變高，整個記錄儀關閉。
