西門子200，模擬量0-32000，到SMART系列就是0-27648了?

       首先要明確：量程、分辨率、精度這三個詞！

       先說量程：0-32000，以及0-27648是量程，和分辨率，精度都沒啥關系，包括AD的轉換芯片多少位的都沒關系！以mA信號為例：0-20mA轉換成數字值就是0-27648，所以每mA = 27648 / 20 = 1382.4，所以4mA 就是1382.4*4= 5529.6，所以就出現了5530-27648代表4-20mA了。但是為什么是0-27648呢？

       16位AI，除去符號位，剩下15位，2^15 = 32768。

       正常信號是4~20mA，對應的值為：5530~+27648，但是實際可以轉換的信號范圍要大于這個，最大電流可能會大于22mA，那么這時超限的電流信號轉換后的值，就會出現超限，那么超過27648的時候可以做成報警信號，診斷時就可以很直觀地看出。在200系列中，模擬量滿量程對應32000，與16位最大正數32767相比，有大約2.3%的余量，余量很小，模擬量稍微超出滿量程一點就可能超過32767，轉換值可能就變成負的了，而27648與32767相比，有大約15.6%的余量，相對來說要更安全一些。

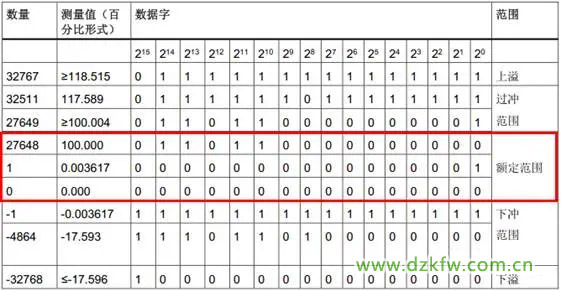

西門子：?jiǎn)螛O性輸入范圍

例如：電壓輸入0~10V，對應值為0~27648

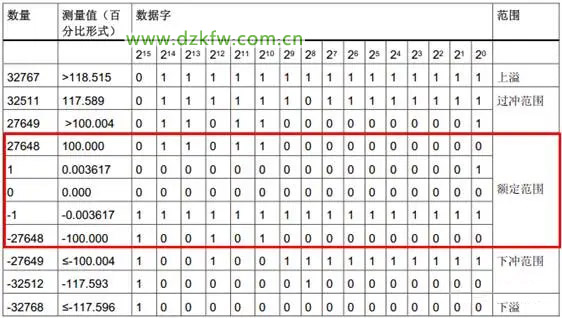

西門子：雙極性輸入范圍

例如：電壓輸入-10~10V，對應值為-27648~27648


       另外還有一個問題就是分辨率和精度的問題：

       分辨率是 A/D 模擬量轉換芯片的轉換精度，即用多少位的數值來表示模擬量，模擬量模塊的轉換分辨率用于反映模擬量變化的最小單位。

       精度問題就是最小能識別的值，比如我們?nèi)粘５闹背�，就�?mm的。

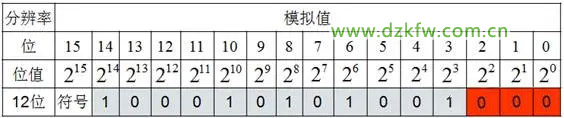

       舉例：12 位分辨率的模塊，其數據從低字節的第四位（bit3）開始變化，其最小變化單位  2^3  = 8 ，bit0~bit2 則補“ 0 ”（紅色圖框?yàn)闊o(wú)效位）

設該模擬量通道類型為電壓0~10V，滿量程電壓值10V對應數據27648，其能識別的最小電壓值為：

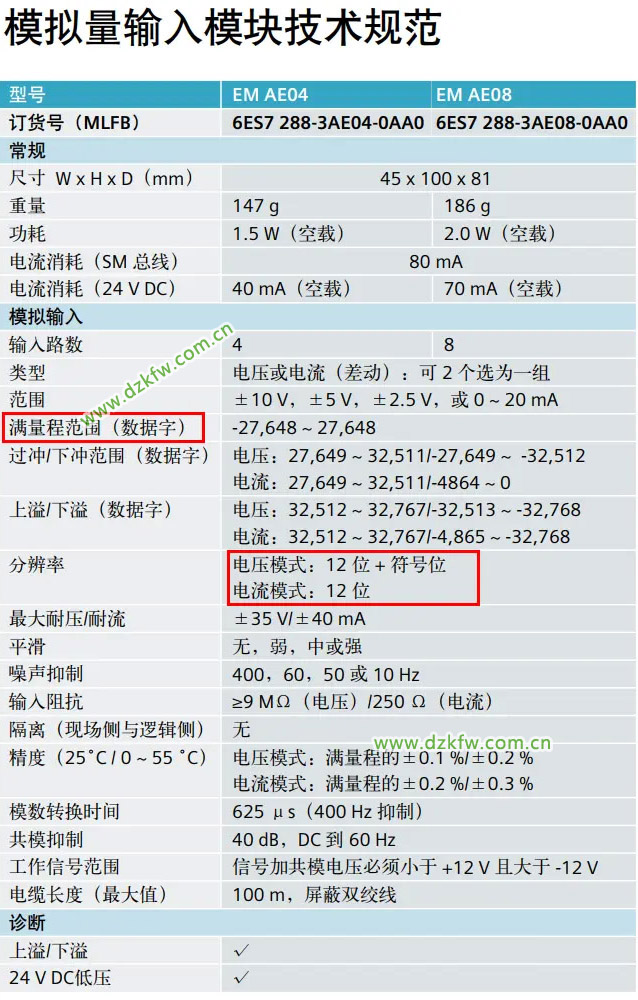

SMART 200 模擬量模塊的參數：

   西門子plc模擬量控制中27648這個數值怎么來的？我們知道模擬量值按字尋址，也就AIW，W是一個字，16位，最大值為32767，那為什么不用32767而用27648呢？這應該是西門子為模擬量轉換值量程留了一定余量，如果用32767，模擬量超量程溢出的話，按著存儲器特點，32767存儲在16個位中，最高位符號位是0，其他15位全是1，再增長一點兒最高位進1，成負數了，豈不就亂了。所以留了百分之十五的余量。有不同見解的朋友評論區提出來討論。
