一、共模電感的作用、原理

相信對于共模電感很多人都不陌生，但是對它的接法你是否完全理解呢？你的電路上的共模電感是否接對了？首先我們來認識一下共模電感。

共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它是由兩個尺寸相同、匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件。共模電感對交流電流起著阻礙的作用。對于插件電感，我們一般見的比較多的就是UU型和EE型以及環型等。

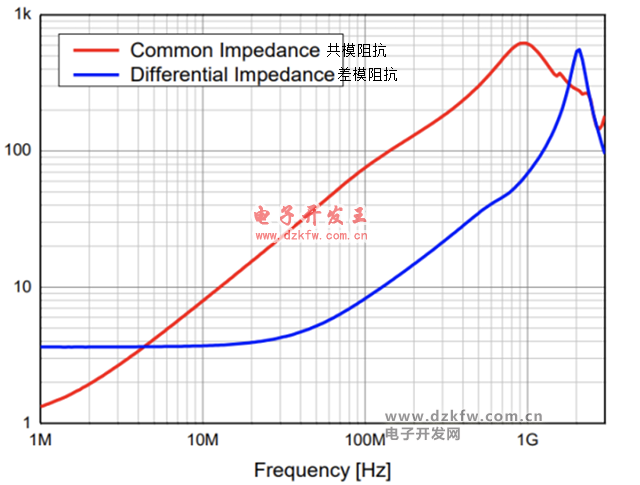

圖1 在交流電頻率一定情況下，電感量越大，其對交流電阻礙能力越大，相反電感量小其阻礙能力也小。共模電阻在電路當中抑制的是共模信號，其電感值可以用電橋來測量。

二、共模電感在開關電源中的應用

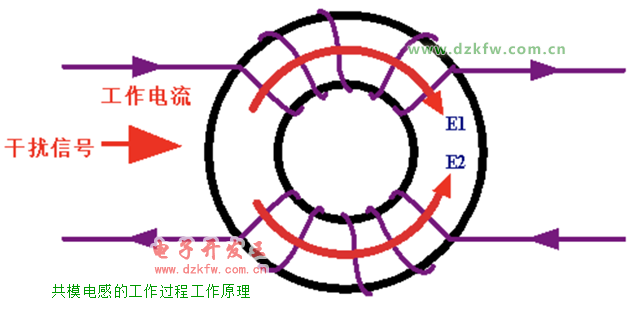

共模電感有時候又叫共模扼流圈，因為它作到的是抑制作用，多應用于開關電源電路中，構成各種濾波器對EMI進行濾波，抑制各種高速信號產生的電磁波向外發射。如圖3，電路中有一組并行線路，正常信號通過時候基本不受影響，但是當有共模電流流經時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果。這時候共模電流會被衰減，達到抑制干擾的目的。

圖2

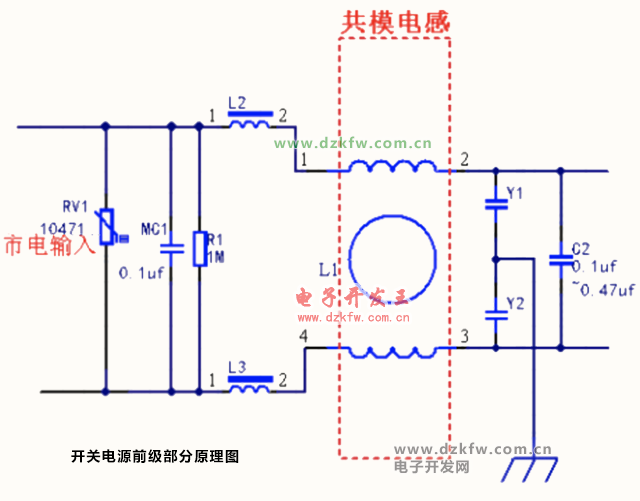

如圖3是開關電源前級部分原理圖，其中L1是共模電感，用來抑制共模干擾。我們知道，共模信號是幅度相等且相位相同的信號，它產生的噪聲是對地噪聲，是兩根線分別對地的噪聲。理解了共模噪聲，我們就知道為什么共模電感會接在交流一側了。
