TL494是TI公司生產的電壓驅動型脈寬調制器，作為開關電源電路可用在顯示器、計算機等系統中，TL494的輸出三極管可接成發射極和射極跟隨器兩種方式，可以選擇雙端推挽輸出或單端輸出的方式，若用在推挽輸出時，兩路的驅動脈沖相差180度，而在單端其兩路驅動脈沖為同頻同相。

TL494的功能與特點

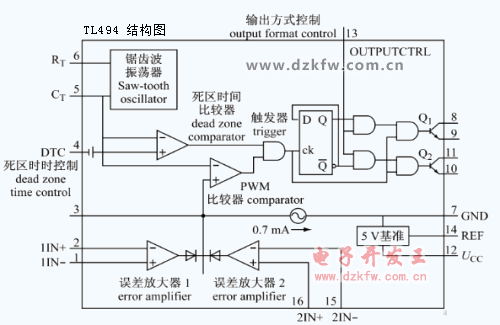

TL494功能框圖如圖1所示，引腳功能如下：

1腳為誤差比較放大器的同相輸入端。

2腳為誤差比較放大器的反相輸入端。

3腳為控制比較放大器和誤差比較放大器的公共輸出端，輸出時表現為或輸出控制特性，也就是就在兩個放大器中，輸出幅度大者起作用。當3腳的電平變高時，TL494送出的驅動脈沖寬度變窄，當3腳電平低時，驅動脈沖寬度變寬。

4腳為死區電平控制端，從4腳加入死區控制電壓可對驅動脈沖的最大寬度進行控制，使其不超過180度，這樣可以保護開關電源電路中的三極管。

5腳用于外接振蕩電阻。

6腳用于外接振蕩電容。

7腳為接地端。

8、9腳為TL494內容末級兩個輸出三極管的集電極。

11、10腳為TL494內容末級兩個輸出三極管的發射極。

12腳為電源供電端。

13腳為功能控制端。

14腳為內部5V基準電壓輸出端。

15腳為控制比較放大器的反相輸入端。

16腳為控制比較放大器的同相輸入端。TL494在電路中的應用

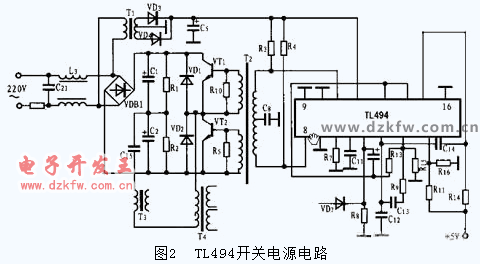

圖2是由TL494組成的計算機開關電源電路(只畫出了脈寬控制振蕩電路)，圖中的TL494工作在推挽輸出方式，并接成共發射極形式，由8腳和11腳輸出的脈沖信號T2耦合主開關三極管VT1和VT2，可使它們處于它激振蕩狀態。

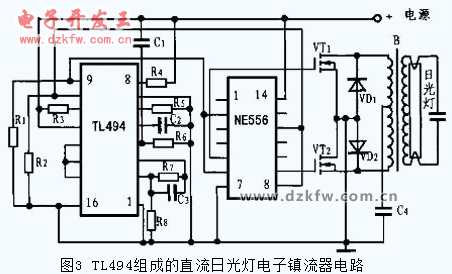

由圖3可以看出，接成射極跟隨器形式采用推挽輸出的方式。由9腳和10腳輸出的脈沖先輸入至NE556電路的12、8和2、6腳，最后由NE556電路的5、9腳輸出脈沖信號，驅動VT1和VT2兩個CMOS場效應管，以便整個電路能夠順利進行。
