一、要完成的功能任務

（1）組態王與SQL數據庫建立連接將數據存入數據庫中；

（2）使用組態王查詢數據庫中存儲的數據并顯示在列表中。

二、軟件

組態王7.5、SQLserver 2016

三、實現方法

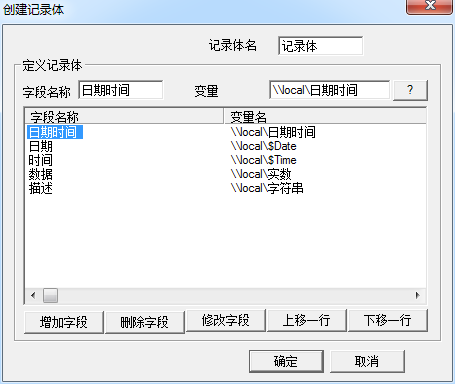

1、組態王新建工程，然后新建記錄體（圖1所示）

圖1

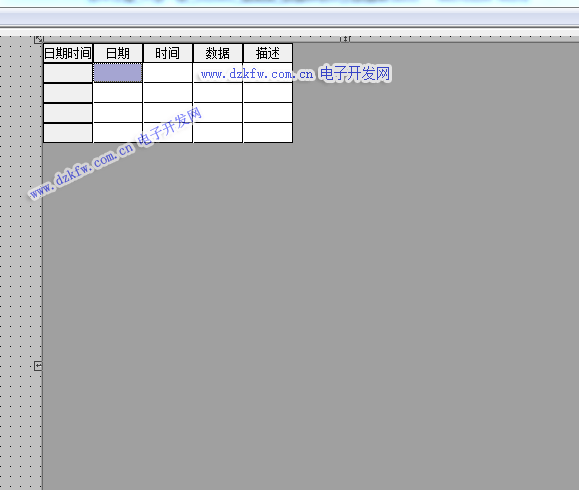

2、建表格模板（創建數據庫表格用的）如圖2所示：

圖2

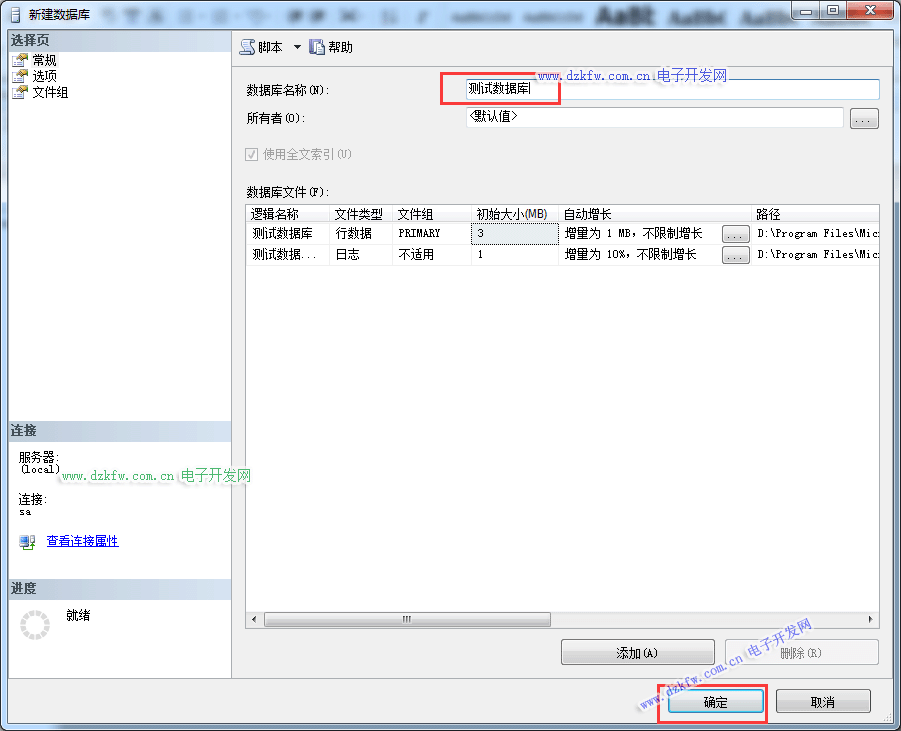

3、SQL server數據庫新建數據庫如圖3所示：

圖3

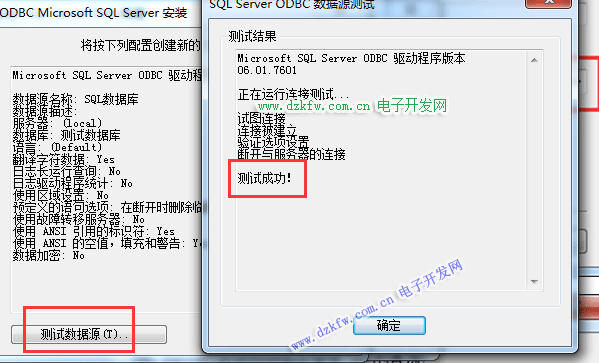

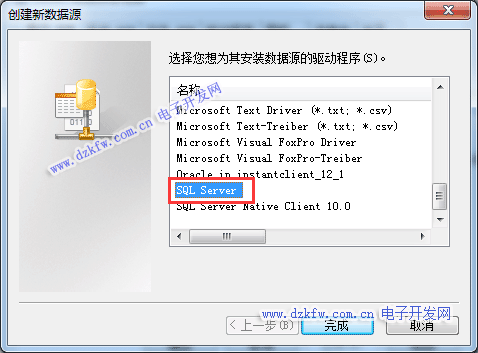

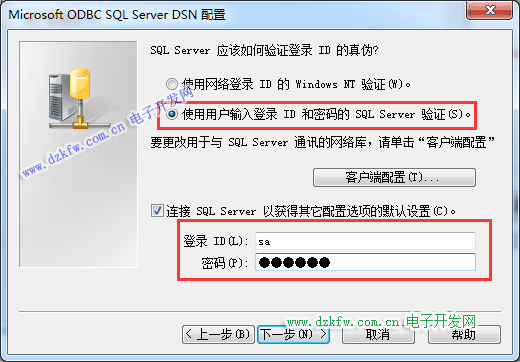

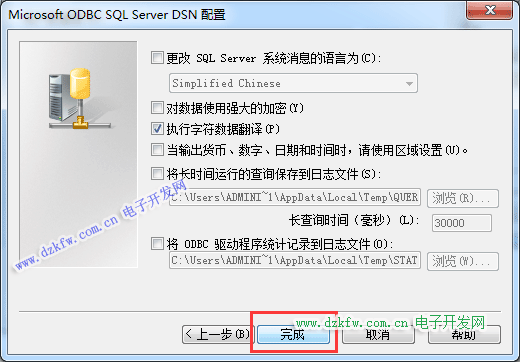

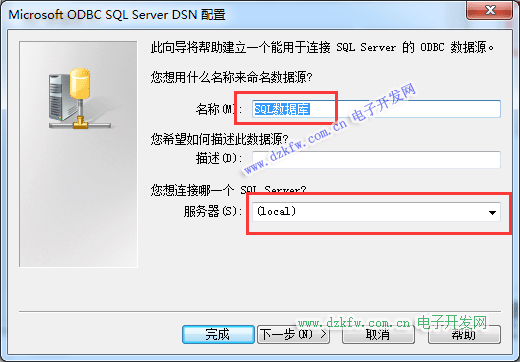

4、創建ODBC數據源，如圖4所示：

圖4

本地?cái)?shù)據庫就選擇loacl,其他電腦的數據庫，就選擇對應的計算機

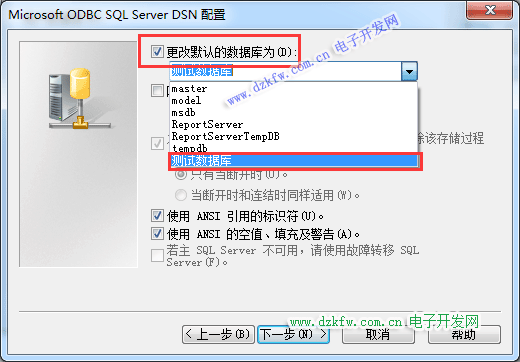

默認數據庫選擇自己新建的數據庫

5、組態王連接數據庫，新建數據庫表格，如圖5所示：

圖5

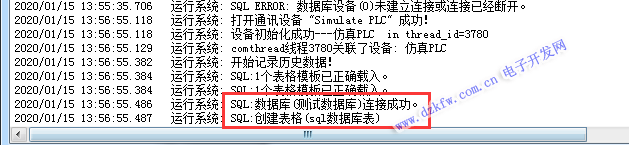

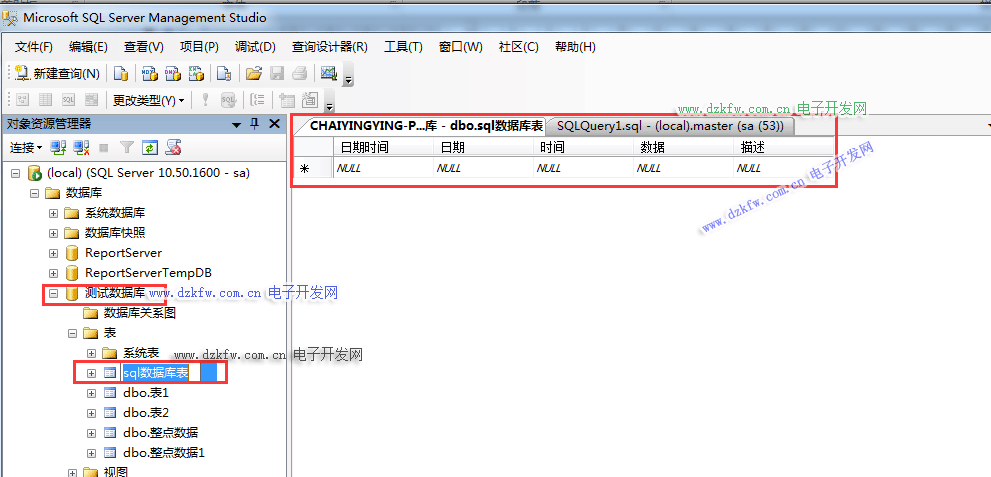

然后運行組態王，就會連接數據庫，并在數據庫中建名為“sql數據庫表”的一個表格

6、往數據庫中插入數據，DeviceID需要在組態王中建立對于的內部變量，如圖6所示：

圖6

7、數據庫查詢

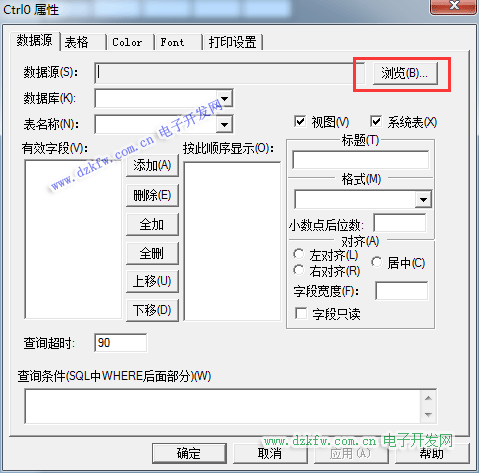

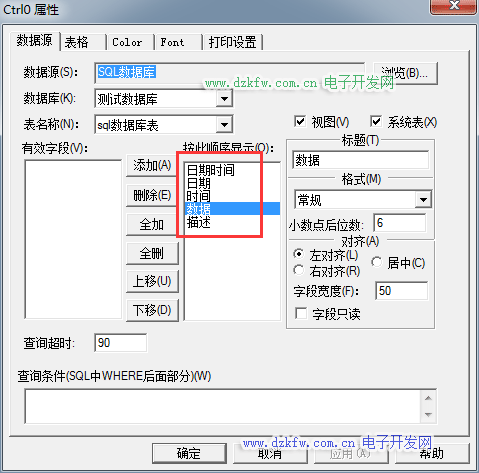

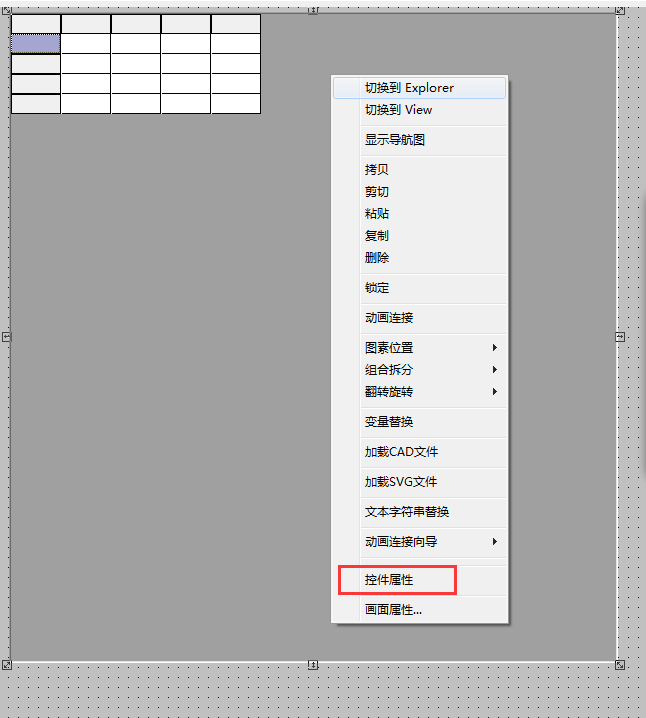

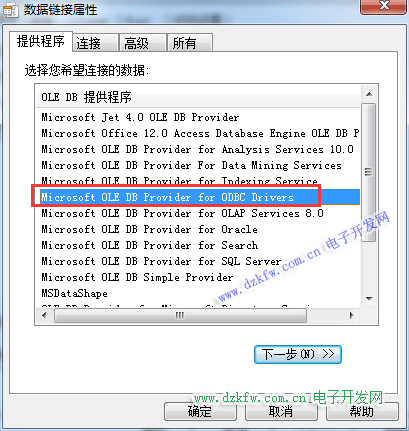

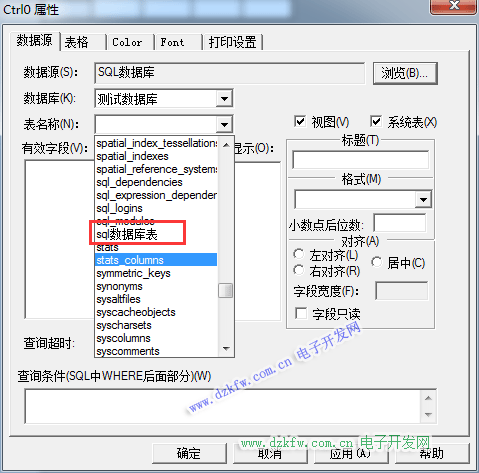

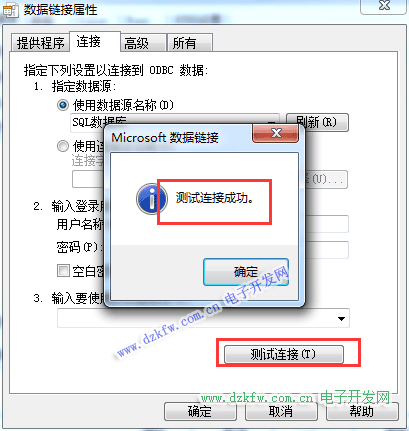

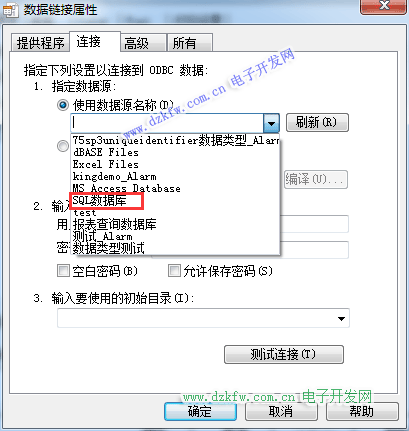

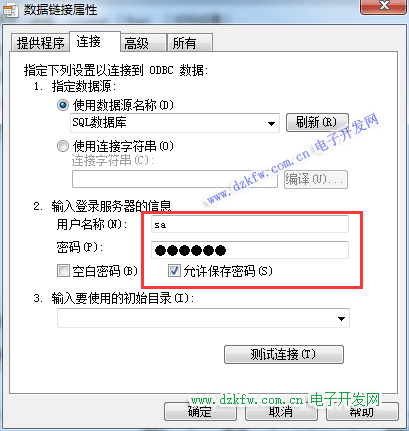

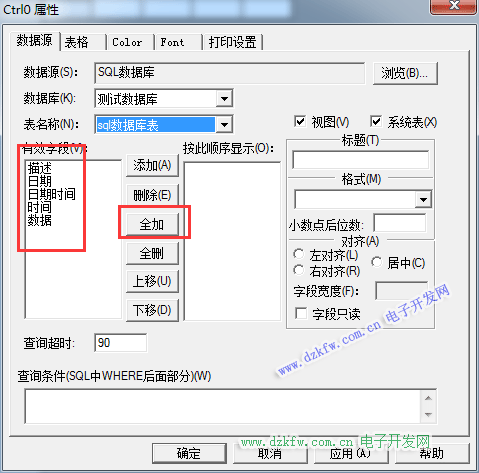

（1）ado控件關聯數據源

（2）全部查詢

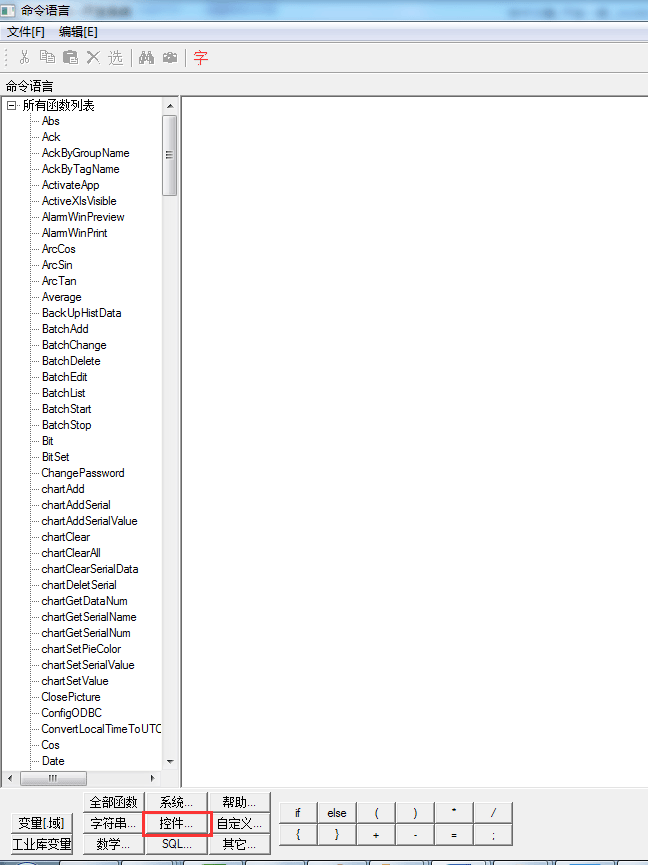

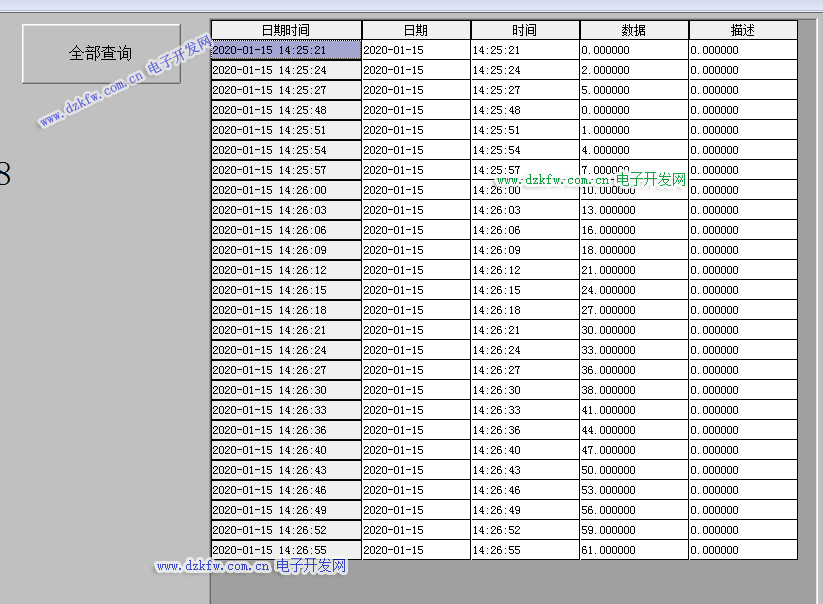

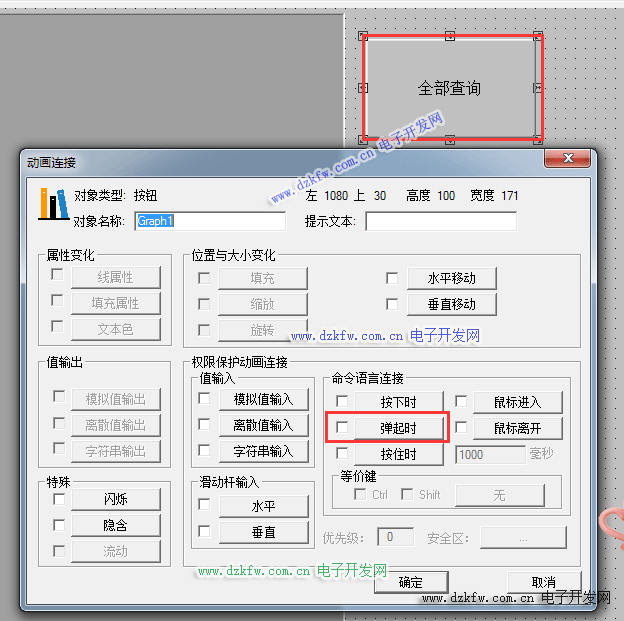

創建按鈕，更名為“全部查詢”如下圖7所示：

圖7

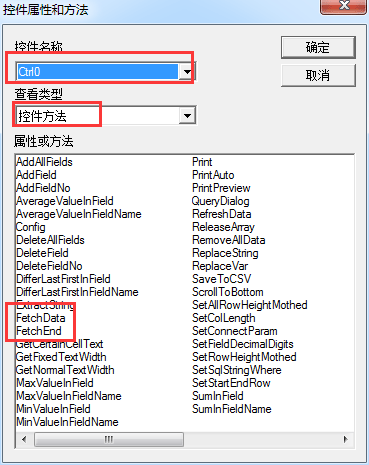

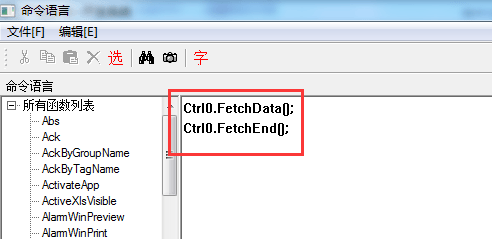

Ctrl0是ado控件的名稱，雙擊ado控件就可以看到控件的名稱

腳本執行后就會把數據庫中所有的數據查詢出來

（3）日歷控件查詢數據庫

a.創建日歷控件

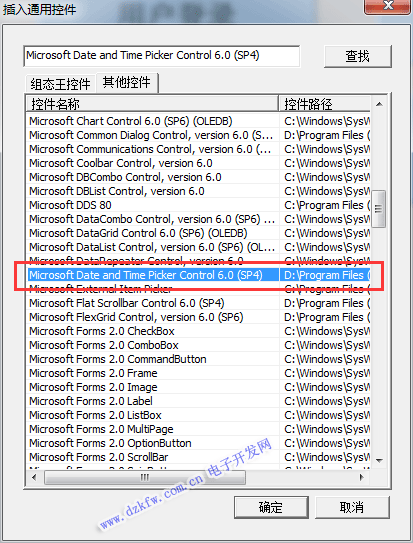

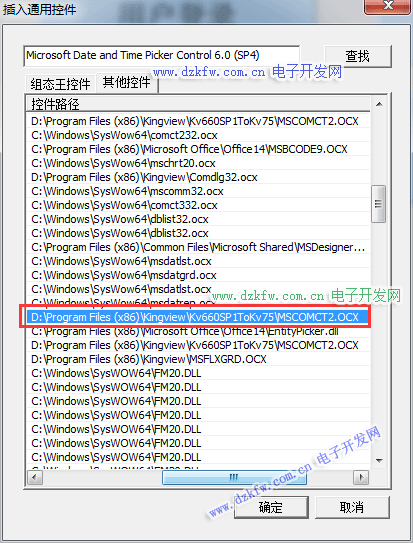

微軟日歷控件（電腦上要裝office才行），插入通用控件-其他控件

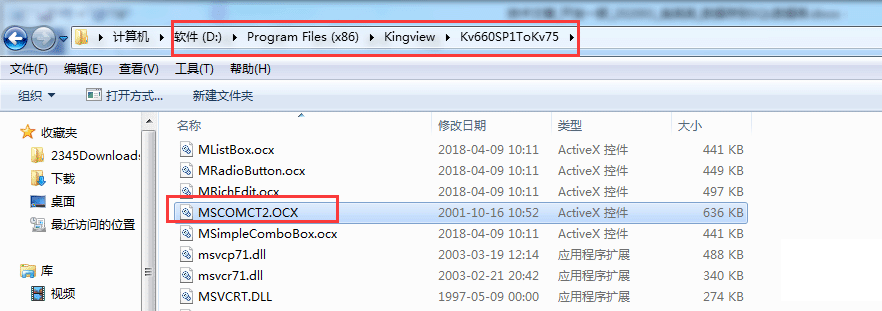

如果微軟的日歷控件創建不了。可以嘗試注冊一下，先找到控件所在的路徑

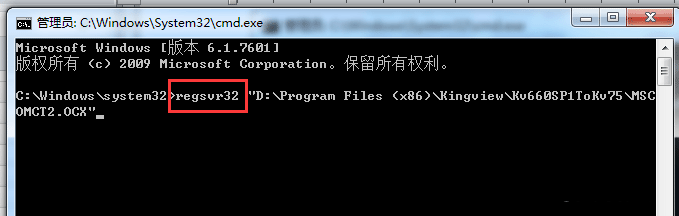

然后以管理員身份運行cmd，輸入指令regsvr32進行注冊，路徑前后加雙引號（英文狀態下）

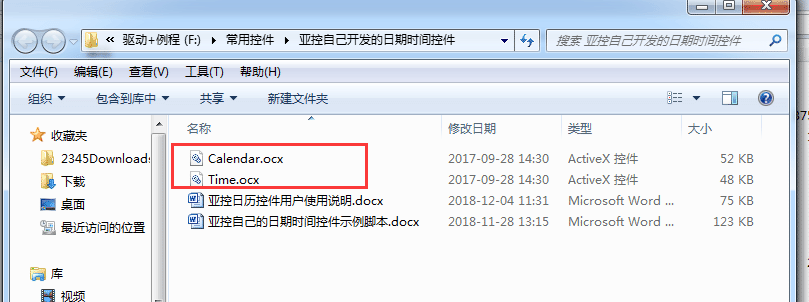

如果注冊之后還是不能用，就使用亞控自己開發的日歷控件

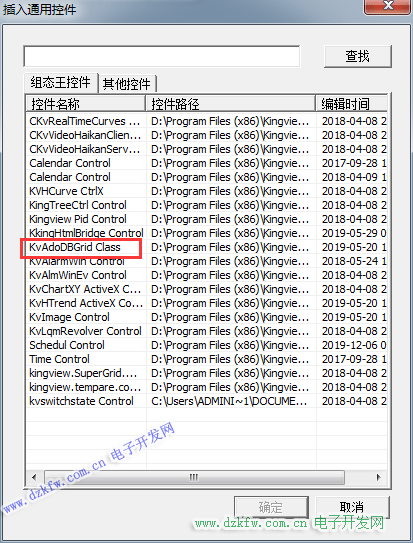

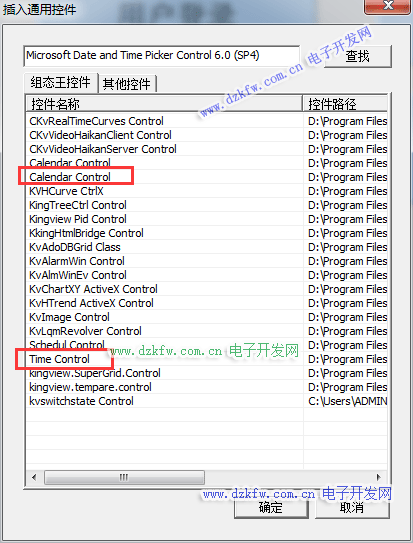

將兩個文件復制到組態王的安裝路徑下，然后手動注冊（和上面方法一致），插入通用控件—組態王控件，上面的是日期控件，下面的是時間控件

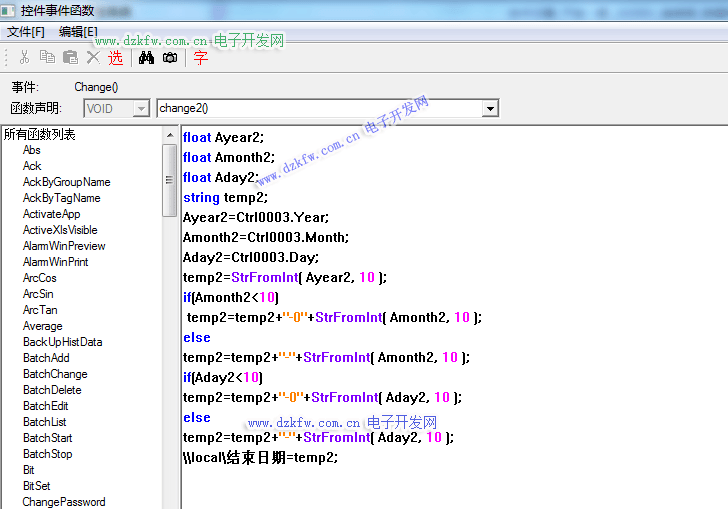

日歷控件寫腳本

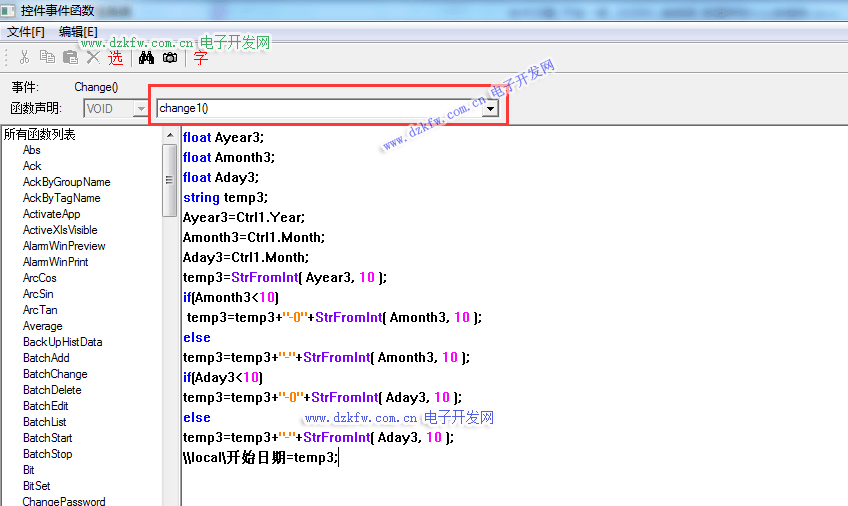

雙擊日歷控件-事件-change，雙擊后面的關聯函數，先寫開始

函數申明自己填寫，比如A()

開始日期

結束日期

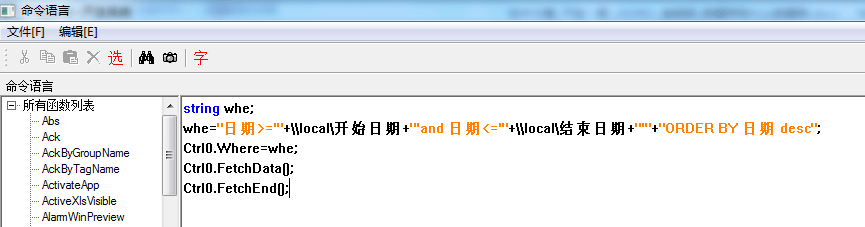

查詢腳本，按日期查詢，按日期降序排列

四、總結

以上為組態王7.5與sql數據庫交互的全部流程，以上使用名稱為測試名稱，實際工程項目時按自身使用需求更改。數據庫對應版本較多，但操作流程是通用的。
