會員注冊看到網友采用TA7642制作收音機的帖子不少，效果堪比超外差，于是利用手里的閑置舊元件也制作一臺。
使用效果與德生R9710相比收臺一樣多，但大喇叭明顯比德生小喇叭好聽耐聽。僅僅幾個元件能達到這樣的效果已經非常不錯了。

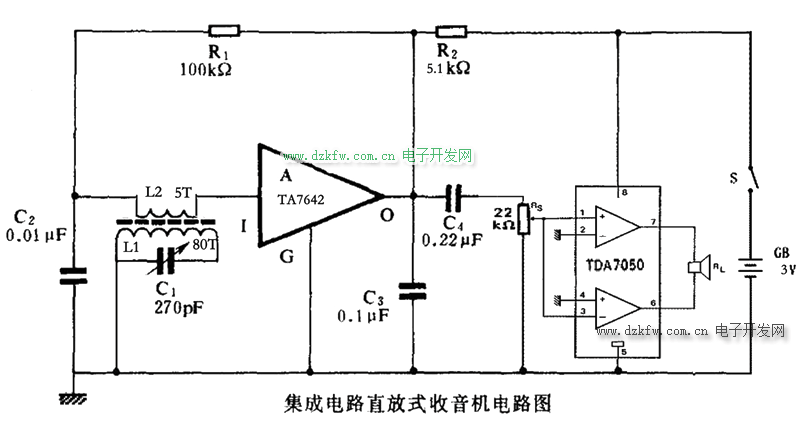

使用拆機磁棒及線圈，磁棒10X100mm, 270P拆機雙聯，功放TDA7050，外接老收音機9CM 8歐 0.5W喇叭 音量大聲音洪亮。
感謝論壇前輩們的圖紙和經驗分享。
TA7642+TDA7050收音機，效果堪比超外差收音機
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/8/29
Tags：TA7642,7642,收音機,無線電
