自制小功率調頻廣播發射機,FM TRANSMITTER

關鍵字：自制小功率調頻廣播發射機，調頻發射，調頻

作者：李士風

　筆者采用手頭現有的元器件，綜合參考<<北京電子報>>等報刊相關的制作文章，做了一臺遠距離調頻廣播發射機，工作于88－－108MHZ頻段內，業余時間用來播放音樂。

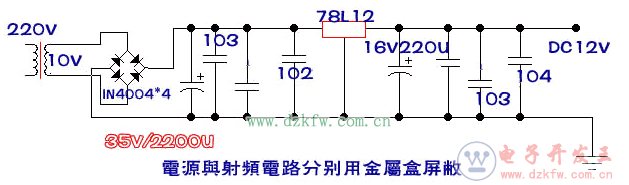

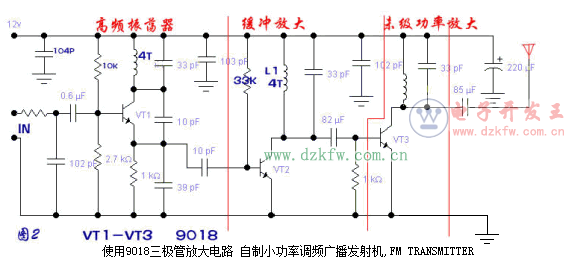

      　　電路原理現見附圖。圖(1) 為電源部分，將市電降壓整流后再加以穩壓，獲得穩定的12V直流電供射頻電路使用。射頻電路由高頻振蕩器、緩沖放大器、末級功率放大器及天線組成。高頻振蕩器用來產生載頻信號，頻點落在88--108MHZ內，并完成頻率感量即可改變發射頻率。射頻信號由VT1的發射極輸出，送到VT2、L2、C22、R4等組成的緩沖放大器進行功率提升，并可減輕末級放大電路對振蕩器的影響。末級為高頻率丙窄帶放大，對射頻功率再進一步放大，經C25耦合到發射天線向周圍空間輻射。所駁接的音源若輸出信號幅度過大時，需串入衰弱電阻，以免聲音失真。



      　　電路板可用敷銅板制作，布線時要注意分布電容影響。圖中電容無單位標注的數字，一律以“pF”為單位，要和高頻瓷片電容。VT1--VT3用超高頻NPN型硅管，如9018,B>60、Icm=50mA.fr>=600MHZ.VT3還可用中功率發射管C2053、BF96S等，發射距離可能會更遠。L1-L3用00.8mm的漆包線在04mm的螺絲筆上密繞4圈脫出而成。天線為拉桿天線，其長度為頻率波長的1/4(或者1/2)。如發射頻率為100MHZ時，天線長0.7m(或1.5m)

      　　制作時應逐級安裝。射頻部分先裝振蕩器、緩沖器放大器、調節L1的匝間距離使頻點落在無臺處，用指針型萬用表的黑表筆接觸VT2的集電極，調節L2使指針偏轉幅最大，（即功率最大）。若發現有打表現象，可將表筆纏繞在一起，直到不打表為止。再用同樣方法調節L3，使末級輸出功率最大。用FM收音機在距發射機10米以上的地方搜尋發射信號，大約估計出發射頻率，再接上天線，適當調節長度，即可投入使用。

      　　實測該機電源電壓12V時（其實6－15V內均可正常工作，電壓愈高，距離愈遠），工作電流僅45mA左右，發射頻率約104MHZ，將其置于三樓陽臺，在無過高建筑物阻擋的情況下，用普及機（內部芯片CXA1019M)接收，距離竟達1000米。
