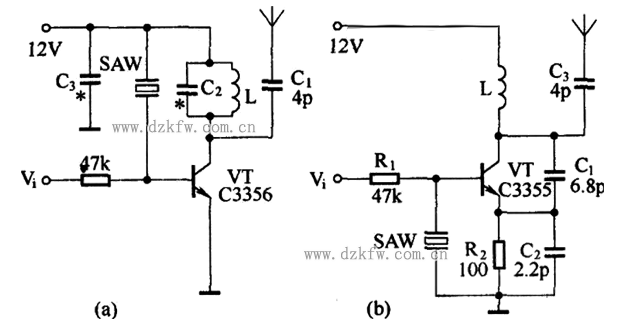

(a)所示是由聲表面波諧振器(SAW)組成的晶體管超高頻無線電發射的基本電路，其中SAW暫作為正反饋元件接在三極管VT的基極與LC網絡并聯。
(b)所示是又一種由聲表面波諧振器組成的晶體管超高頻無線電發射基本電路，在該電路中，SAW被接在晶體管的基極與發射極之間；它們之間的相位關系為180o，滿足起振的相位條件。本電路是一個電容三點式振蕩電路，其振蕩頻率本應由反饋電容C1、C2來決定，現在將SAW接入，電路的振蕩頻率則由SAW的諧振頻率決定，而C1、C2只作為振蕩的反饋元件，并不決定電路的振蕩頻率
