最簡單無線發射電路圖（一）：555構成的超聲波發射電路

從555的3腳輸出的40kHz的振蕩脈沖驅動T-40-16工作，使之發射出40kHz的超聲波信號。電路工作電壓為9V，工作電流為40～45mA，控制距離大于8m。

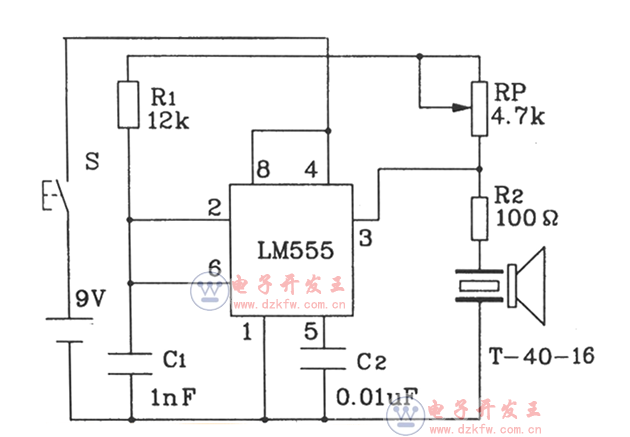

555構成的超聲波發射電路

最簡單無線發射電路圖（二）：分立元件構成的超聲波發射電路

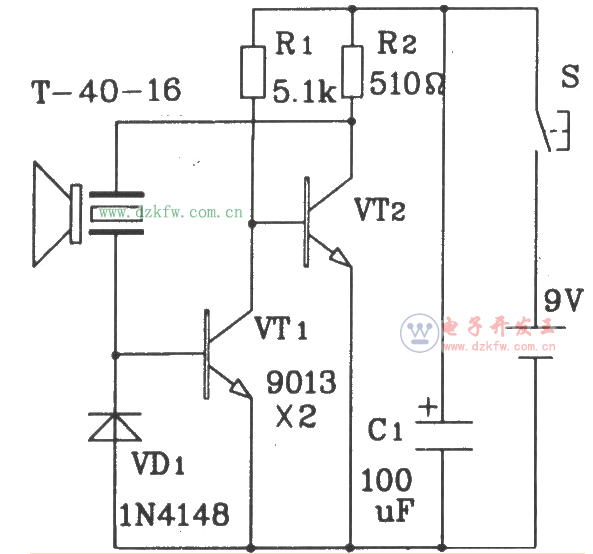

分立元件構成的超聲波發射電路T/R-40-16便可發射出一串40kHz的超聲波信號。此電路工作電壓9V，工作電流25mA，控制距離可達8m。

最簡單無線發射電路圖（三）：基于nRF24L01的射頻收發電路原理圖

nRF24L01可工作于2.4GHz～2.5GHzISM頻段，該收發器內置頻率合成器、功率放大器、晶體振蕩器、調制器等功能模塊，是一款集成度較高的無線收發器。nRF24L01的外部電路比較簡單，而且融合了增強型ShockBurst技術，其中輸出功率和通信頻道可通過程序進行配置。同時，該芯片的功耗極低，在以-6dBm的功率發射時，其工作電流只有9mA;而在接收時，工作電流只有12.3mA。nRF24L01的控制電路可與STM32控制器的SPI口和GPIO口相連接。圖1所示是該芯片組成的射頻收發電路原理圖。

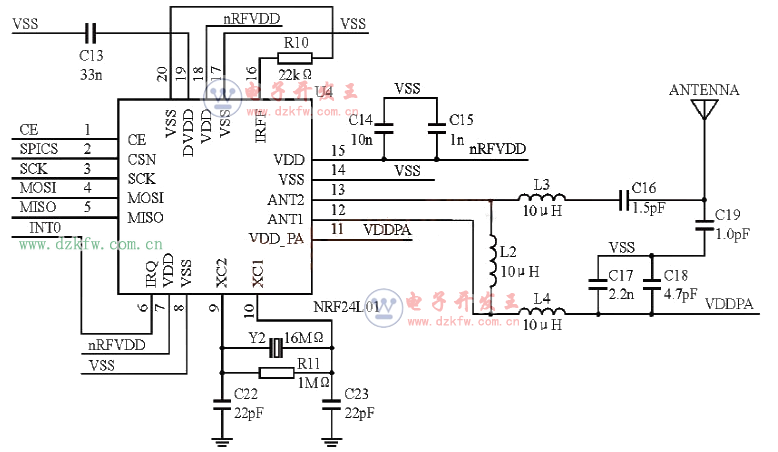

圖1射頻收發電路原理圖

最簡單無線發射電路圖（四）：FM無線發射電路圖

如圖所示是由555音頻振蕩器和FM發射機電路等組成的FM無線發射電路。該電路可用于小型發射電路中。

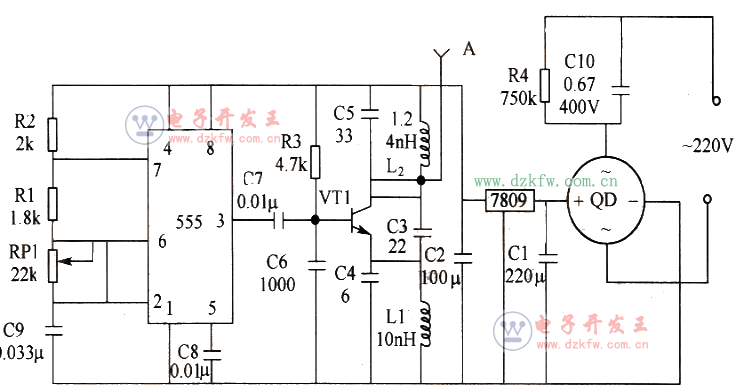

FM無線發射電路

在圖中，音頻振蕩器由555和R1、R2、RP1、C9等構成，其振蕩頻率為

該頻率可通過調節RP1達到所需頻率值。VT1與L2、C3、C4等組成電容三點式高頻振蕩器，振蕩頻率為80～108MHz。555輸出的音頻信號調制三極管振蕩器，己調波信號通過拉桿天線對空發射出去。FM發射機電路由7809等構成，7809是高精度AD采集芯片，它采用5V單電源供電，內含16位逐次逼近寄存器，采樣精度高，功耗小。FM發射機電路也可使用廉價的小高頻功率管9018管，發射功率可達120mW，作用距離達1km。

最簡單無線發射電路圖（五）

無線信號發射臺的作用是把Pc機設置的刺激參數以無線信號的形式發送到“背負式微刺激器”中去。它由下列幾部分組成：無線信號發射機（Transmitter），由AMSlll7—3．3構成的降壓穩壓電路，Atmega8L微處理器，PC機串口與單片機串口之間的電平轉換電路。無線信號發射臺各部分電路的連接關系如圖3所示。基于CCllOO無線收發器ccllOOA—01（立奇國際貿易有限公司）是一款低成本、低功耗的超高頻（UHF）收發器，該模塊的尺寸小（20mm&TImes;30mm&TImes;6mm），重量輕（2．3g），傳輸距離大于200m，主要工作于ISM和SRD頻率波段。

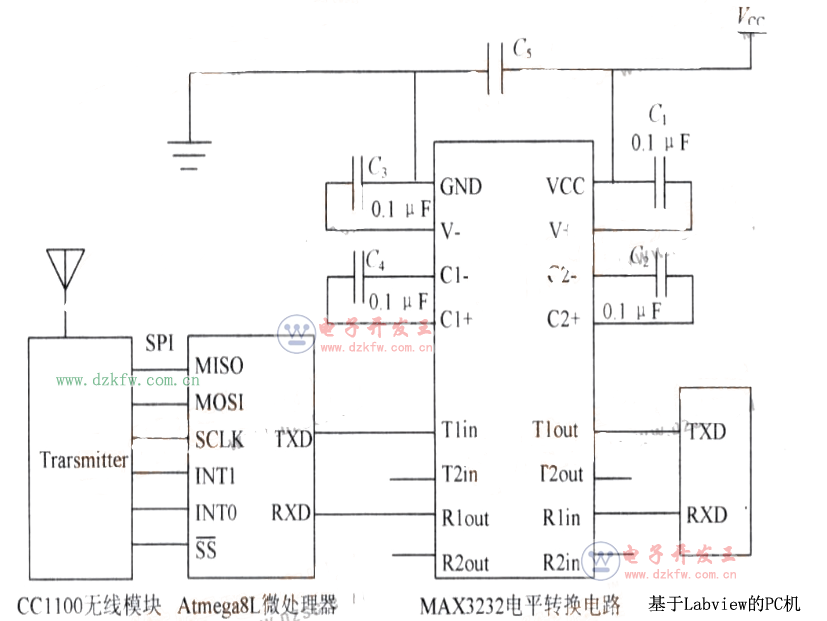

無線信號發射臺的電路連接圖

由于RS232串口的邏輯O規定為5～15V之間，邏輯1規定為一5～一15V之間。而單片機只能接收TTL電平（輸入高電平》2．4V，輸入低電平《0．8V，噪聲容限為O．4V）。因此，Pc機與單片機之間并不能通過串口線直接進行通信，必須經過電平轉換，在此選用MAXIM公司生產的．RS232接口芯片MAX3232，它使用單一電源電壓供電，電源電壓在3．0～5．5V范圍內都可以正常工作。該系統采用了9針串口，通過3根線完成通信：RXD，TXD和GND，對應9針串口上的2號線、3號線和5號線。在系統設計中，芯片MAX323采用5．0V電壓供電，單片機采用3．3V電壓供電。因此，選擇3．3V的穩壓芯片AMSlll7—3．3，整個發射臺可以通過USB接口從PC機取電。

最簡單無線發射電路圖（六）

無線電遙控電路是利用無線電信號作為遙控指令來完成各種指定動作，按規定。業余頻段有28.0～29.7MHz、50～54MHz、144～148MHz和420～448MHz等，頻率愈高對器件的要求也就愈高，本文先介紹在28.0～29.7MHz范圍內采用分立元件組成的無線電遙控單元電路。

無線電遙控電路由無線電發射器與接收器兩大部分組成，發射器按調制方法分類可以分為無調制式、調幅式、調頻式和調相式等；接收器按接收方式來分，可以分為直接放大式、超再生式和超外差式等。本文介紹無調制式與調幅式無線電遙控發射器，然后介紹無線電遙控接收器的單元電路。

無線電遙控發射器

圖1是一個最簡單的電感三點式無線電遙控發射器，振蕩頻率由L2與C2決定，L1、L2繞在同一個Φ8有磁芯的線圈管上，L2繞10匝，在第2匝抽頭接三極管VT集電極，L1為5匝。該電路為無調制式，按下按鈕SB，電路即起振，天線就向空中輻射高頻載波。該電路發射功率僅幾十毫瓦，遙控范圍可達幾十米。VT為截止頻率200MHz以上的超高頻管。如9018、3DG12型等。

圖1最簡單的電感三點式無線電遙控發射器

圖2是基極接地的電容三點式振蕩器，用它作為無線電遙控發射器，電路工作穩定，振蕩頻率可以做得較高，但電路輸出功率略小，L2與L3為高頻扼流線圈，可用Φ0.1漆包線在阻值1MΩ以上電阻上亂繞50匝，然后將兩線頭焊在電阻兩引腳上即可，設置高頻扼流線圈的目的可有效減小人手按動開關SB時所造成的人體感應現象，該電路也為無調制式。

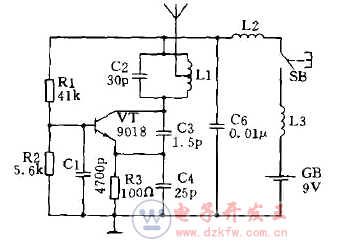

圖2基極接地的電容三點式振蕩器

圖3是一個輸出功率較大的推挽式無線電遙控發射器，輸出功率可達幾十至幾百毫瓦，遙控距離可達數百至上千米，它也是無調制式，直接利用高頻載波作為遙控指令，為使電路良好工作，要求VT1與VT2兩只管子的特性盡可能一致。L2可用Φ1漆包線間繞6匝，線圈直徑12～15mm，采用無骨架繞制，中心抽頭至電源，線圈兩端直接焊在瓷介微調電容器C2的兩焊片上，L1用同號線繞2匝，間繞在L2之間。

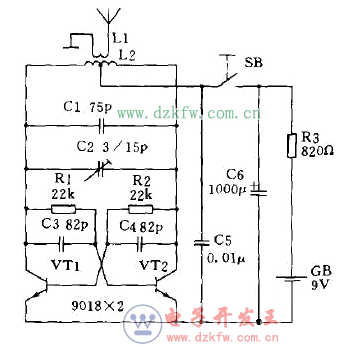

圖3輸出功率較大的推挽式無線電遙控發射器

圖4是一個采用石英晶體穩頻的無調制式無線電遙控發射器，電路特點是起振容易、頻率穩定度高、結構簡單等，B采用28.750MHz鋁殼封裝的石英晶體，上述各電路的發射天線均可采用晶體管收音機用的拉桿天線，長度在0.6～1.5m均可，長度不同的天線對發射距離略有影響，最佳長度為高頻載波波長的1/4。

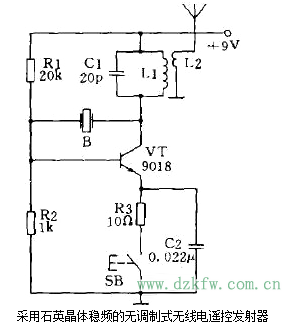

圖4采用石英晶體穩頻的無調制式無線電遙控發射器

最簡單無線發射電路圖（七）

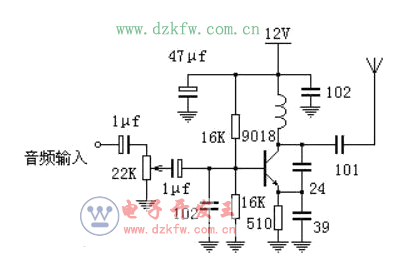

9018簡易調頻發射器電路中的發射器線圈是用1.0mm的漆包線在3.2mm的鉆頭上繞6—8圈，可覆蓋88－108MHｚ，7圈時在100MHｚ附近。距離不是很遠，《100米（開闊地帶）！雖距離不遠，但對于初學者來說是很有幫助的！

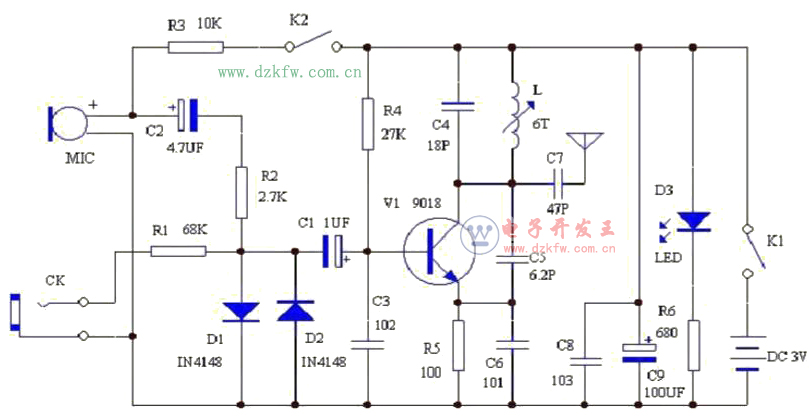

9018單管調頻發射機電路

1）高頻三極管V1和電容C3、C5、C6組成一個電容三點式的振蕩器

2）C4、L組成一個諧振器：諧振頻率就是調頻話筒的發射頻率，根據圖中元件的參數發射頻率可以在88～108MHZ之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值（拉伸或者壓縮線圈L）可以方便地改變發射頻率，避開調頻電臺。發射信號通過C4耦合到天線上再發射出去。

3）R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使V1工作在放大區。

4）R5是直流反饋電阻，起到穩定三極管工作點的作用。

5）話筒MIC采集外界的聲音信號。

6）電阻R3為MIC提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱，電阻越小話筒的靈敏度越高。

7）話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極。

8）電路中D1和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。

9）CK是外部信號輸出插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入調頻發射機，外部聲音信號通過R1衰減和D1、D2限幅后送到三極管基極進行頻率調制。

10）電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因?yàn)榇箅娙菀话悴捎镁砝@工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻。

11）電路中K1和K2是一個開關，它有三個不同的位置，撥到最左邊時斷開電源，最右邊是K1、K2接通做調頻話筒使用，中間位置是K1接通，K2斷開，做無線轉發器使用，因?yàn)樽鰺o線轉發器使用是話筒不起作用，但是話筒會消耗一定的靜態電流，所以斷開K2可以降低耗電、延長電池的壽命。

通過改變?nèi)龢O管的基極和發射極之間電容來實現調頻的，當聲音電壓信號加到三極管的基極上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制
